关于反激变压器的气隙

为什么要开气隙?

反激变换器中, 变压器起着电感和电源适配器变压器的双重作用, 因而变压器磁芯处于直流偏磁状态,为防磁饱和因此要加入气隙。

防止磁芯饱和不仅只有开气隙一种方法, 另外一种是增加磁心的体积; 不过通常设计时空间已经限制了磁芯的大小, 所以实际设计中开气隙的方法应用的比较多;

这两种方法都可以使磁心的磁滞回线变得"扁平”,这样对于相同的直流偏压,就降低了工作磁通的密度。


电源适配器变压器的线径选择

变压器的线径计算是有规定的, 特别是反激式电源变压器更应该注意?

自然冷却时j=1. 5~4A/mm2, 强迫冷风时3~5A/mm2。

在不同的频率下选取d也是不同的,在200KHz以下时, 一般为4~5A/mm2,在200KHz以上时, 一般为2~3A/mm2。

电源适配器变压器的绕制方法

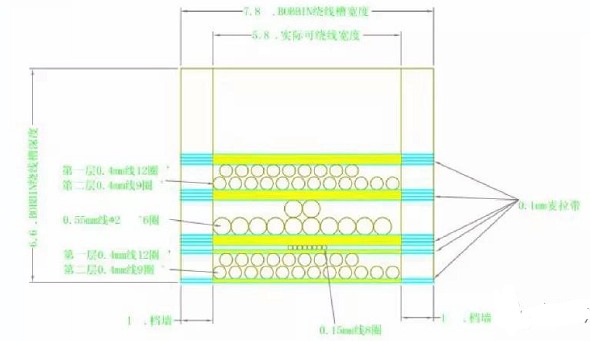

为了减少漏感,目前较好的、工艺较简单的绕制方法是初次级交错绕法也就是大家常说的三明治绕法。

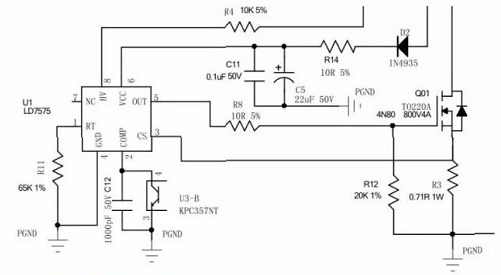

电源适配器PWM IC功能介绍


500V高压启动电路

电流控制模式

VCC具有过压保护功能

具备过载保护功能

500mA驱动能力

可调开关频率

内置谐波补偿电路

R11为lC工作频率调整电阻,

02为辅助绕组供电整流二极管

R14为限流电阻,

C5为低频滤波电容,

C11为高频滤波电容,

R3为过功电阻,

R8为驱动电阻,

R12 MOS开机保护电阻,

C12为旁路电容,

U3-B为光耦反馈端,


M0S管(开关管)的选择

MOS管的耐压选择

Vdss=2*Vdcmax     DS极间耐压要是两倍的直流输入较大电压

MOS管的耐电流选择:

ldrms=lout*[1 2(Po/Vdcmin)/1 -Dmax]

ldrms:MOS所通过的电流有效值

lout:输出电流

Po:输出功率

Vdcmin:较小输入直流电压值

Dmax:大占空比


MOS的导通损耗计算

Psw=ldrms^2*Rds

有效电流值的平方乘上MOS内阻


文章转载自网络,如有侵权,请联系删除。
