电阻的选型

电源适配器固定值电阻

常见类型的6w电源适配器电阻的主要参数的对比如下图所示，出货量最大的应该是厚膜电阻和金属膜电阻。

电阻的选型

6w电源适配器热敏电阻

PTC在电源适配器电路中的主要作用和保险丝类似，就是过流保护，区别就是保险丝是一次性的，而PTC是可恢复的，而很多时候换保险丝是不可接受的，影响客户体验。PTC也属于安规器件，通常要求通过UL1439认证。
电阻的选型

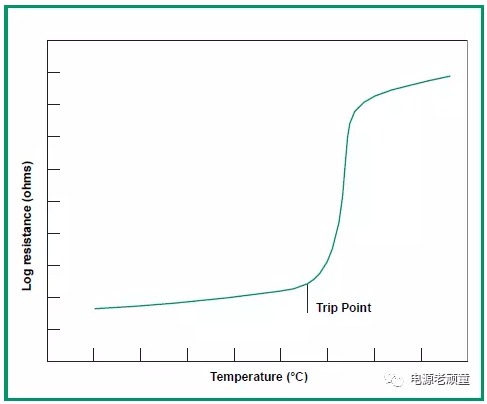

上图是PTC的阻抗温度特性，当过流的时候PTC发热，温度迅速上升，PTC的阻抗迅速变大，形成断路，断路后电流下降，发热减少，温度下降，PTC恢复低阻抗。因此，PTC非常适合短时过流。
电阻的选型

保持电流

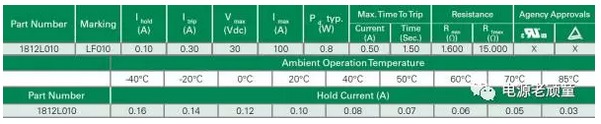

选用PTC的时候，首先要考虑设计工作电流，不能超过PTC保持电流，此时PTC可以保持低阻抗状态。PTC的保持电流会随着工作温度的升高而降低，因此，工作温度时需要考虑的重要因素。

动作电流

动作电流，即PTC进入高阻抗状态，断路保护的电流。
电阻的选型

6w电源适配器额定电压

即PTC能承受的最大电压，超过额定电压，PTC可能会被击穿短路，进而引起烧毁。因此，设计时要考虑各种情况下PTC的工作电压不能超过其额定电压。

当PTC断路保护的时候，会承受整个电源电压，PTC选型的时候，额定电压要大于电源适配器电压。通常考虑降额到80%，即电源适配器电压12V，要选择耐压15V以上的PTC。

在电源适配器输入端口，需要考虑浪涌防护，此时要考虑最大的浪涌电流，乘以PTC的电阻，即PTC承受的浪涌电压，不能超过PTC额定电压。

额定电流

即在额定电压下，PTC能承受的最大短路电流，短路电流超过额定电流，PTC将会损坏。
直流电阻

PTC直流电阻的存在，会使PTC存在一定的直流压降，设计时要注意压降后的电源电压要满足要求。

和保险丝相比，PTC的额定电压和额定电流都小很多，而PTC的直流阻抗通常是保险丝的两部左右。PTC保护的时候，实际是高电阻状态，因此会有毫安级的漏电流，而保险丝是熔断机制，切断电流通路，基本不存在漏电流。

压敏电阻

压敏电阻的特性与稳压二极管(Zener diode)、TVS类似，都属于钳位型器件，主要用于防护电路瞬态过压，例如浪涌。

电阻的选型

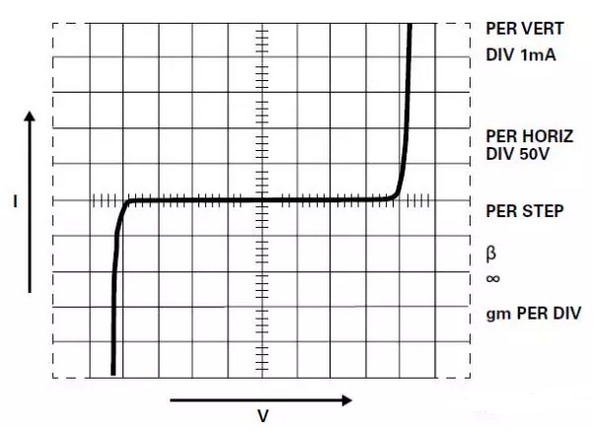

MOV的理想伏安特性
选择防护器件，主要考虑两个方面：一是防护器件在正常工作条件下不能动作或者损坏，二是在设计范围内的异常情况下要能起到保护电路的作用，即防护能力。

额定工作电压

额定工作电压可以认为是MOV能保持高阻抗状态的最高持续工作电压。根据应用场合，MOV可以分为交流和直流两种，两种场合用的器件规格是不一样。用于直流场合的MOV通常不能用于交流场合。

MOV的额定工作电压，交流场合考虑交流额定电压，即Vrms或Vm(ac)，上图中的器件可以有效值130V的交流电中正常工作。超过这个电压，MOV可能动作或者损坏，导致电路无法工作。

主要用于防护瞬态高压，持续的过高电压会导致MOV损坏。

钳位电压

MOV是钳位型器件，遇到瞬态高压时，阻抗会下降，通过大电流，瞬态高压会被抑制，但不会降为零，而是依然保持相对高压，通常是额定工作电压的2到3倍。选择MOV时，要注意钳位电压不能超过被防护器件的最高耐压，超过时，需要采用多级防护，例如后级加一个大功率电阻去耦，再加一颗TVS，利用TVS的低钳位电压进一步减小残压。

6w电源适配器最大脉冲电流

雷击或者感性负载切换等等，会产生很大浪涌电流，MOV除了钳位住高压以外，还需要泄放浪涌电流。

MOV能否承受住浪涌电流，主要和一段时间内MOV承受的能量大小有关，能量过大，MOV过热烧毁。能量的大小，和浪涌的波形和数目有关，通常，器件的浪涌能力都按8/20us波形能测试。上图中的MOV，单个3500A的8/20us的浪涌脉冲，连续2个3000A的8/20us的浪涌脉冲，连续20个750A的8/20us的浪涌脉冲。

此外，MOV的寄生电容比较大，不能用在较高速率的信号线上。MOV的响应时间比TVS慢，对一些快速的脉冲，像ESD可能不起作用。这些也是我们需要考虑的因素。
