电阻的工艺与结构

电阻的工艺种类繁多，可以根据阻值是否可以变化，分成两大类介绍：固定电阻、可变电阻
1.1 电源适配器固定电阻

固定电阻，顾名思义就是电阻值是定值，不可变。大多数时候，我们使用的电阻都是固定值的。可以根据封装的不同大致再分类

1.1.1 电源适配器轴向引线电阻(Axial Leaded Resistor)

轴线引线电阻通常都是圆柱形，两个外电极是圆柱体两端的轴向导线，根据材料和工艺的不同还可以再分为多种。

电源适配器绕线电阻(Wire Wound Resistor)

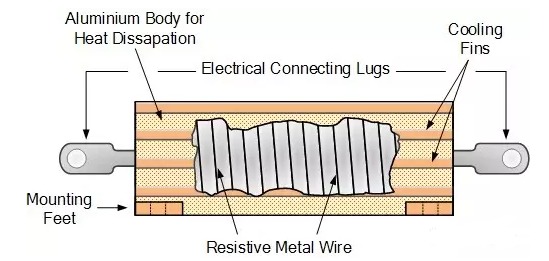

绕线电阻是将镍铬合金导线绕在氧化铝陶瓷基底上，一圈一圈控制电阻大小。绕线电阻可以制作为精密电阻，容差可以到0.005%，同时温度系数非常低，缺点是绕线电阻的寄生电感比较大，不能用于高频。绕线电阻的体积可以做的很大，然后加外部散热器，可以用作大功率电阻。

6w电源适配器碳合成电阻(Carbon Composition Resistor)

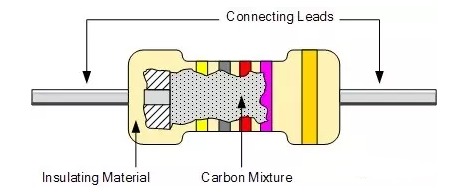

碳合成电阻主要是由碳粉末和粘合剂一起烧结成圆柱型的电阻体，其中碳粉末的浓度决定了电阻值的大小，在两端加镀锡铜引线，最后封装成型。碳合成电阻工艺简单，原材料也容易获得，所以价格最便宜。但是碳合成电阻的性能不太好，容差比较大(也就是做不了精密电阻)，温度特性不好，通常噪声比较大。碳合成电阻耐压性能较好，由于内部是可以看作是碳棒，基本不会被击穿导致被烧毁。
电源适配器碳膜电阻(Carbon Film Resistor)

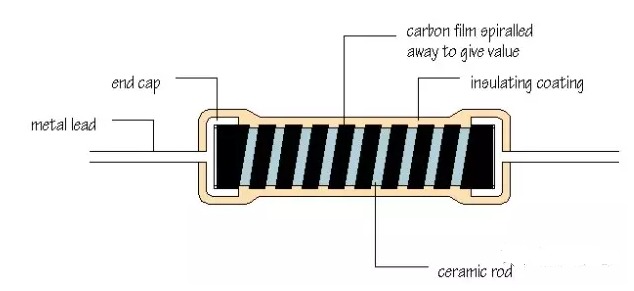

碳膜电阻主要是在陶瓷棒上形成一层碳混合物膜，例如直接涂一层，碳膜的厚度和其中碳浓度可以控制电阻的大小；为了更加精确的控制电阻，可以在碳膜上加工出螺旋沟槽，螺旋越多电阻越大；最后加金属引线，树脂封装成型。碳膜电阻的工艺更加复杂一点，可以做精密电阻，但由于碳质的原因，还是温度特性不太好。

6w电源适配器金属膜电阻(Metal Film Resistor)

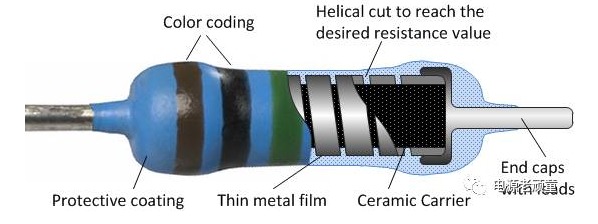

与碳膜电阻结构类似，金属膜电阻主要是利用真空沉积技术在陶瓷棒上形成一层镍铬合金镀膜，然后在镀膜上加工出螺旋沟槽来精确控制电阻。金属膜电阻可以说是性能比较好的电阻，精度高，可以做E192系列，然后温度特性好，噪声低，更加稳定。

金属氧化物膜电阻(Metal Oxide Film Resistor)

与金属膜电阻结构类似，金属氧化物膜主要是在陶瓷棒形成一层锡氧化物膜，为了增加电阻，可以在锡氧化物膜上加一层锑氧化物膜，然后在氧化物膜上加工出螺旋沟槽来精确控制电阻。金属氧化物膜电阻最大的优势就是耐高温。

1.1.2 电源适配器片状电阻

金属箔电阻(Metal Foil Resistor)

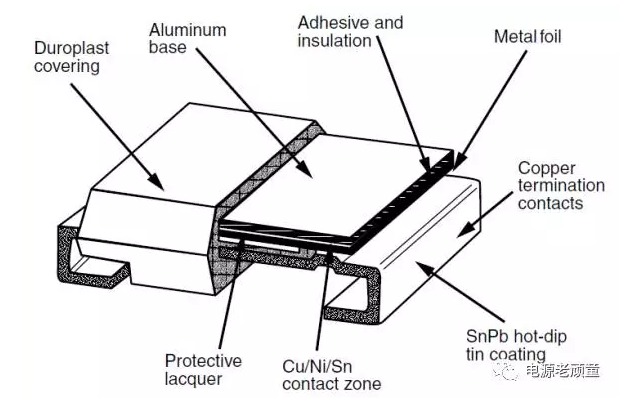

金属箔电阻是通过真空熔炼形成镍铬合金，然后通过滚碾的方式制作成金属箔，再将金属箔黏合在氧化铝陶瓷基底上，再通过光刻工艺来控制金属箔的形状，从而控制电阻。金属箔电阻是目前性能可以控制到最好的电阻。
厚膜电阻(Thick Film Resistor)

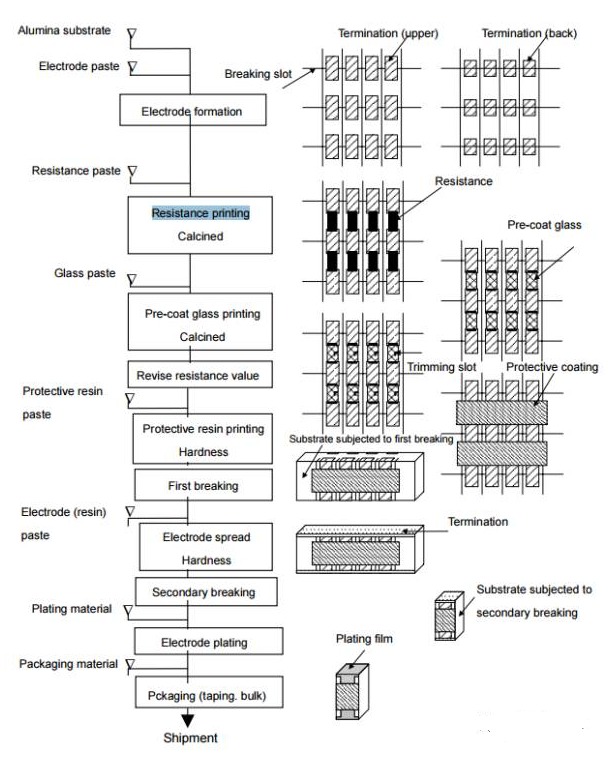

厚膜电阻采用的丝网印刷法，就是再陶瓷基底上贴一层钯化银电极，然后在电极之间印刷一层二氧化钌作为电阻体。厚膜电阻的电阻膜通常比较厚，大约100微米。具体工艺流程如下图所示。

厚膜电阻是目前应用最多的电阻，价格便宜，容差有5%和1%，绝大多数产品中使用的都是5%和1%的片状厚膜电阻。

电源适配器薄膜电阻(Thin Film Resistor)

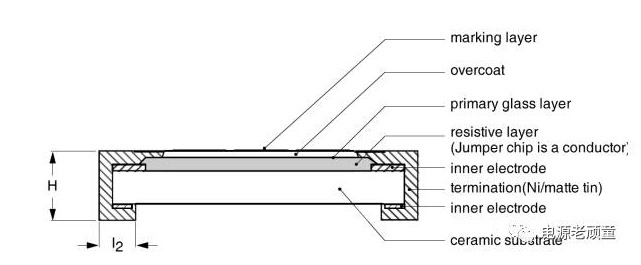

薄膜电阻就是氧化铝陶瓷基底上通过真空沉积形成镍化铬薄膜，通常只有0.1um厚，只有厚膜电阻的千分之一，然后通过光刻工艺将薄膜蚀刻成一定的形状。Thin Film工艺在此前电容和电感的文章中已经提到过多次了，光刻工艺十分精确，可以形成复杂的形状，因此，薄膜电容的性能可以控制的很好。
