接触电流和断电插头放电量 |

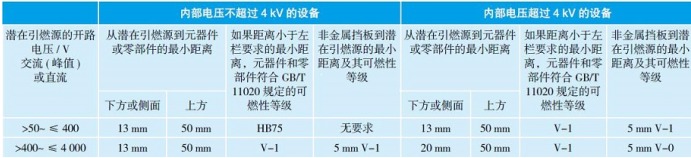

接触电流指当人体接触设备的一个或一个以上可触及零部件时通过人体的电流。为了确定端子的零部件或接触件是否危险带电,接触电流在任意一个零部件或接触件与试验时所用的电源的任意一级之间进行测量。使用 GB8898 的附录 D 规定的测量网络测量接触电流,对于交流如果U1 > 35 V ( 峰值)以及 U2 > 0.35 V ( 峰值) 或者对于直流 U1 > 1 V,就认为端子的零部件或接触件是危险带电的。大量试验表明,在隔离元件中,通过跨接在初次级间的Y电容的漏电流对整机的接触电流贡献很大。电容量越大,电压越高,接触电流也就越大。因此,在解决电磁 兼容共模干扰问题的同时,有效减少电容中的漏电流,将整机接触电流控制在标准限值范围内,是工程师们设计的重点。 对预定要用电源适配器插头与电网电源适配器连接的设备,其设计应当确保在插头从电源适配器插座拔出 2 s后,当接触插头的插脚或插销时,不得因电源适配器电容器存储的电荷而产生电击危险。插头放电实际上是考核跨接在火线和零线之间的 X 电容的放电能力。 X 电容两端的电压为 Uc = U0×e-t/rc (1)式中:Uc 为 X 电容两端的电压,t 为放电时间,r 为放电电阻阻值,C 为 X 电容容量,U0 为初始时刻 X 电容两端的电压,等于电网电源适配器电压。从方程中可以看出,提高放电电阻阻值以及 X 电容容量可以加快 X 电容放电。由于电磁兼 容差模干扰测试对 X 电容的电容量有要求,不能盲目减少 X 电容的电容量,因此,工程师设计的时候,需要在解决电磁兼容差模干扰、减少元件使用成本等问题基础上合理地减小放电电阻阻值。 电源适配器电气间隙和爬电距离 电源适配器电气间隙的尺寸应当确保进入设备的瞬态过电压和设备内部产生的峰值电压不会击穿该电气间隙;爬电距离的尺寸应该确保在给定的工作电压和污染等级下不会出现绝缘闪络或击穿,它们是安规认证中重要的的项目之一。 电源适配器板中零线和火线之间的较短距离要满足基本绝缘的要求,保险丝两个引脚之间的较短距离要满足基本绝缘的要求,初级电路和次级电路之间的距离要满足加强绝缘的要求,并且需要选用满足双重绝缘或者加强绝缘要求的元件(比如 Y 电容、变压器、光耦)进行隔离。对于一类设备而言,危险带电部件与接地金属外壳、螺钉、端子等可接触零部件之间的距离要满足基本绝缘 要求,与未接地的金属外壳、螺钉、端子等可接触零部件之间的距离要满足加强绝缘要求。对于二类设备而言,危险带电部件与金属外壳、螺钉、端子等可接触零部件之间的距离要满足基本绝缘要求。对变压器进行结构检查,初级线圈与铁芯之间的距离要满足基本绝缘要求,次级线圈与铁芯之间的距离要满足附加绝缘要求,初级线圈与次级线圈之间的距离要满足加强绝缘要求。 防火 设备的设计应当尽可能做到防止着火和火焰的蔓延,并且不得对设备的周围引起着火的危险。 建议采取下列措施来实现: 1)在设备的设计上和生产上采用良好的技术措施,以避免产生潜在引燃源; 2)与潜在引燃源临近的内部零部件使用低可燃性的材料; 3)采用防火防护外壳限制火焰蔓延。距潜在引燃源的距离和相应的可燃性等级见表 1。 表 1 距潜在引燃源的距离和相应的可燃性等级 结语 随着音频功放产品在我国的普及,接触音频功放设备的用户也越来越多,产品的安全性能显得尤为重要。本文结合标准对音频功放设备的安规测试和认证中遇到的问题进行了深入剖析,提出了解决问题的办法,希望电源适配器制造厂商在提高产品性能、打造自身品牌的同时,特别要重视影响到千万用户生命安全的质量问题。 文章转载自网络,如有侵权,请联系删除。 |
