关于ATS在通信与IDC机房解决方案展望 |

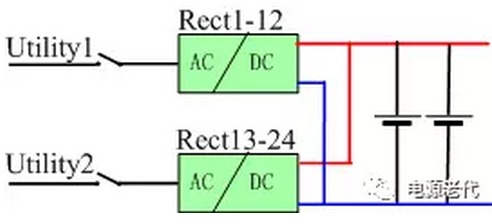

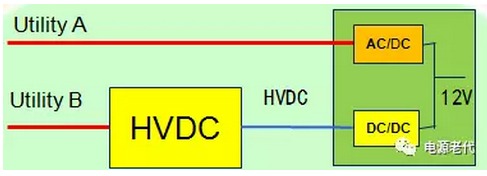

ATS与通信历史 从应用角度去看通信电源适配器ATS,我们会发现几个事实: 大容量局用直流电源(三相100A整流模块)的交流配电,虽然都有两路输入,却基本是手动切换,实际基本不切换(因为用的是刀闸,不能带载切换),切换是在前级低压配电侧完成的,低配是通过ATS切换的;交流配电的两路输入,只是为了保证ATS故障状态下的手动切换; 基站电源适配器(单相50A及以下功率整流模块)应用场合基本是基站,基本没有两路市电,也不会配自动发电机,所以两路交流切换功能实际没有应用价值; CC级ATS在可靠性高场合已失去光环:在大批量的实际应用中,配备CC级ATS的基站电源适配器故障率较高,所以客户也由先前支持CC ATS的转向否定,厂家也失去了继续开发CC级ATS的积极性,现在使用的CC级ATS控制板,全部是十多年前定型的产品; 厂家十多年前积极研发CC级ATS,一方面是客户需求,另一方面是厂家为了保护昂贵的整流模块(过欠压保护):开关电源适配器量产初期,功率电子技术还存在一些问题,模块抗过、欠压保护能力较弱、模块价格很高,为了降低故障率,很多CC级ATS主要功能就是过欠压保护,所以也是大家较熟悉的场景(一路交流电,也配ATS); 随着客户对实用性、可靠性、成本认识的成熟,客户不再要求基站电源适配器配ATS;随着电力电子技术的发展,模块质量大大提高,适应性变宽(如现在整流模块可适应85V到300V交流),没必要再通过ATS保护模块,因此也缺少推销CC ATS与优化CC ATS的积极性; 关于ATS在通信与IDC机房解决方案展望 目前大的IDC机房已大量应用高压直流电源适配器替代UPS,如下图拓朴在BAT机房广泛采用,负载供电采用双电源适配器,一部分采用市电直供,较大限度的提高系统的效率,一部分采用高压直流,较大限度的提高可靠性,这种拓朴结构如采用双路交流电,就从理论上避免了主设备采用大容量ATS(目前还是采用的). 但从另外一个角度去分析,这种方案是有一定的缺限的,曾遇到多次这样的案例,服务器电源适配器直挂交流母线时,因其功率因素低,超过油机容性带载限额引起保护(如北方某IDC机房UPS大修转旁路时,油机保护),所以建议所有负载均经过高压直流或UPS隔离,因此推荐如下应用方案组成单电源双母线或双电源双母线. 如果IDC机房主设备均采用这样的结构,并优化配电设计,就可节省大量高价格的ATS,甚至可少配蓄电池组(如能保证两路交流电任何时间有一路在线且模块数量足够,可不配蓄电池),降低成本的同时提高供电的可靠性. 文章转载自网络,如有侵权,请联系删除。 |
| 发布时间:2018.06.25 来源:电源适配器厂家 |
