多路输出电源开关电源模块的参数

多路输出电源的设计
为了消灭机架后面杂乱的电源适配器和拖线,多路输出电源适配器应尽可能设计得结构简单、紧凑,高效、稳定,拟定采用多个开关电源适配器模块。
电压的分级
网络设备的电源适配器共有10种,为了减少模块的种类,以便今后维护,必须对网络设备供电电压进行分析并分级,具体做法如下:①对于采用开关电源适配器的网络设备,直接选用相应输出电压的开关电源适配器模块供电;②对于采用整流电源和稳压电源适配器的网络设备,均可采用稳压电源供电,为了减轻网络设备内部稳压电路的负荷,在保证大于稳压电路较小工作压差的前提下,尽可能地采用较低的电压;③结合稳压电源适配器的输出电压范围,并比对标准开关电源模块的电压系列,列出的多路输出电源的5级电压,即5V、8.5V、15V、24V、48V。

输出路数的确定

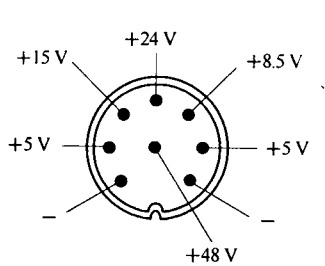

由于电源适配器及网络设备都分层放置在机架上,多路输出电源适配器也采用标准机箱制作。根据机架的高度,确定多路输出电源适配器的输出路数为15路,每路均可同时输出5级电压。为了使输出接线简洁、整齐,多路输出电源采用8芯航空插头插座(见图2),其中:2芯作电源负极;由于5V用电设备较多,且电流较大,2芯作5V正极;另4芯分别作为8.5V、15V、24V、48V的正极。
多路输出电源开关电源模块的参数

模块的选型
多路输出电源的核心部件是开关电源模块,其性能的优劣决定了多路输出电源的稳定性、可靠性。经过市场调研,并向制造厂家技术人员咨询,开关电源模块的选型较好遵循以下原则:
①产品由国内专业开关电源厂家生产;
②产品通过国际质量、安全认证;
③产品的机型尺寸执行国家标准,以便其损坏时可采购到不同厂家生产的同类型产品。
根据网络设备电源适配器的输出电压的分级,选定了5V、8.5V、15V、24V、48V标准开关电源模块。各开关电源模块的性能参数见表3。

表 3　多路输出电源适配器开关电源模块的参数

性能参数名称	5V、20A	8.5V、12A	15V、10A	24V、3A	48V、2A
型号	GZT-H100S5	GZT-H100S8.5	GST-H150S15	GSM-H75S24	GZT-H100S48
网络设备数量/台	13	5	5	2	1
单台较大电流/A	1.26	0.86	0.67	0.16	0.11
额定输入电压/V	170～264	170～264	170～264	170～264	170～264
额定输入频率/Hz	47～63	47～63	47～63	47～63	47～63
额定输出电压/V	5V, ±10%可调整	8.5V, ±10%可调整	15V, ±10%可调整	8.5V, ±10%可调整	48V, ±10%可调整
输出波纹电压/mV	≤50	≤80	≤ 100	≤180	≤ 180
保护功能(自动关机 )	过载 15%, 过压 15%	过载 15%,过压 15%	过载 15%, 过压 15%	过载 15%,过压 15%	过载 15%, 过压 15%
温度系数/℃- 1	±0.02%	±0.02%	±0.02%	±0.02%	±0.02%
对地绝缘强度/V min- 1	交流 1 500	交流 1 500	交流 1 500	交流 1 500	交流 1 500
对地绝缘电阻 M/ Ψ	50, 直流 500V	50, 直流 500V	50, 直流 500V	50, 直流 500V	50, 直流 500V
工作温度/℃	0～45	0～45	0～45	0～45	0～45
相对湿度 (无结露 )/1	20%～90%	20%～90%	20%～90%	20%～90%	20%～90%
冷却形式	自然冷却	自然冷却	自然冷却	自然冷却	自然冷却
外形尺寸/mm	199 ×98 ×40	199 ×98 ×40	199 ×98 ×40	160 ×98 ×40	199 ×98 ×40
质量/g	600	600	680	430	600

文章转载自网络,如有侵权,请联系删除。
