电源电路设计布局

针对某院计算机网络设备的电源插线板和电源适配器品种多、线路凌乱的情况,对这些电源适配器进行了测试、分析、整理,归纳出6个供电电压、3个供电电流,设计了结构合理、适用于计算机网络设备的多路输出电源适配器。实践证明,该电源适配器运行稳定、可靠,实际使用效果很好。

电源电路设计
由于多路输出电源适配器共有5级电压、15路输出,为保障各路电压的稳定和相互隔离,各路输出插座前均设置了相应电流容量的肖特基二极管,既起到隔离作用,当外部短路或超载时又起到保护作用。
为克服二极管的压降,每个模块的实际输出电压均比额定电压调高0.5V。多路输出电源适配器的电路原理如图3所示。

3.5　电源适配器机箱布局
由于各开关模块均采用自然冷却,为保证有良好的通风效果,且配合机架安装,多路输出电源适配器采用2U标准机箱,其机箱内部平面布置和外部面板接口如图4所示。

4　运行效果
多路输出电源适配器于2003年9月制作完成并投入使用,2003-09-20和2004-08-10分别对各电源适配器模块的输出电压进行了测量,结果见表4。

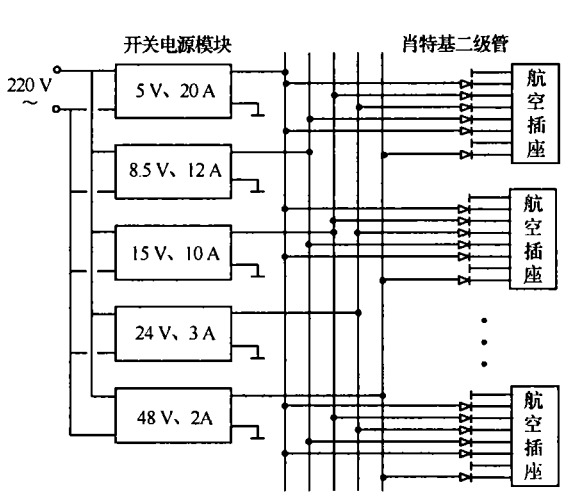

图3　多路输出电源适配器的电路原理示意
