定时关断的交流电源适配器

      许多人都喜好躺在床上读书看报、收听广播、欣赏音乐,经常是不知不觉地进入梦乡,导致床头照明灯一宿长明或其他电器整夜工作。充电器厂家制作的具有定时功能的电源适配器,能够很好地解决上述问题。

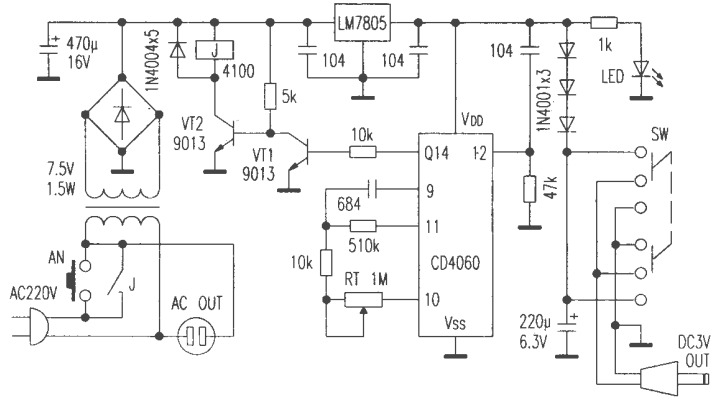

      电路如下图所示。按下微动开关按钮AN,220V的交流电源经变压器降压、二极管桥式整流后,获得9V的直流电压。通过稳压集成块LM7805稳压,供给由CD4060集成电路构成的定时时钟发生器的工作电压。同时,稳压后的5V电源适配器电压再经过三只串联的二极管降压,输出约3V电压,可作便携式收音机、随身听等的直流稳压电源适配器;用两挡位的选择开关SW,进行直流稳压电源输出极性的转换。发光二极管LED为电源适配器工作指示灯。
      通电初始,定时时钟发生器首先经IC(12)脚的电容清零复位,各输出级均为低电位。由于输出端Q14输出低电平,三极管VT1截止,VT2导通,继电器J得电,触点吸合。ACOUT为交流输出插座,可用作床头照明灯、微型吊扇及其他需要定时却无定时控制的交流电器。
      CD4060集成电路为带有内时钟脉冲振荡器的14级二进制计数/分配器。⑨、⑩脚外接的电阻及电容决定其时钟的振荡频率,调节电位器RT即可改变定时时间;图中所标数值,定时时间大约在20秒~4.5小时之间。当定时时钟发生器逐级计数分配至Q14端输出高电平时,三极管VT1由原来的截止转为导通,VT2由导通变成截止;继电器J失电而触点释放,切断了交流输入电源适配器,整机即刻停止工作。

本电路只要元器件正确、焊装无误,不需调试即可成功。


定时关断的交流电源适配器


手提电脑电源适配器转换器坏了 , 如何再选购合适的电源转换适配器 ?
答 :一般建议优先选择原厂商配套提供的同型号电源适配器/ 充电器比较好 , 若不方便 , 可以考虑选择一些市面上零售的电压 、电流匹配的电源适配器 。 选购时应注意 :适配器的额定输入电压范围必须是适用 220V 电压 , 电源适配器输出的电压为直流 , 输出电压值必须与原手提电脑标称值一致 , 输出的电流可以选择大一些 , 避免超负荷工作 。 因为手提电脑是贵重物品 , 为了确保质量 , 建议一定要选择通过安全认证试验的产品并贴有“CCC”标记的产品 。


笔记本电脑进水后怎么办?

不小心,就把刚倒的水或牛奶喂给笔记本喝了,导致电脑烧坏,这是很多有“本”一族干过的傻事。有关专家建议,当笔记本电脑进水等液体类物质后,可以采取如下一些自救措施:
1.立即关机,拔掉外接电源适配器;
2.取下电池;
3.擦干机身上的液体;
4.千万不要自行拆卸,要找专业维修公司进行检测维修;
5.不要看见机身上没水后试图开机,试试烧坏没有,有很多机器是一试就烧,一定要先找专业维修人员检测。
其实,机器进水后,较容易损坏的是键盘。因为键盘是由几层类似塑料薄膜的电路紧密贴合在一起的,水进去后很难挥发出来;而水分的存在,又很容易导致短路、腐蚀电路等。所以,机器进水后,一定要找专业人员检测,不要心存侥幸,自以为没关系。另外,有人在笔记本进水后,拿吹风机对着键盘吹,这种方法基本无效,如果吹不好整个键盘就会被废掉。
