小芯片让笔记本更清凉

在笔记本电脑的开发设计中，产热是制约产品进一步向轻薄发展的关键因素。近日，凹凸电子宣布开发出一项电源适配器管理技术CCT。据称，CCT可以为笔记本电脑减少大约10%的发热，而且能大幅减少元件使用量，并缩小电路板面积，带动笔笔记本充电器更加小型化。

传统电源适配器设计的弊端

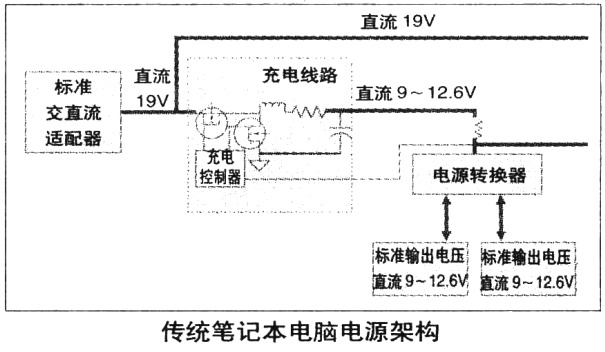

当前笔记本电脑的输入直流电源设计包含了电源适配器以及锂电池模块两部分，不同的输出电压造成了大范围输入电压变化。例如，使用三串三并的锂电池其输入电压为9V～12.6V，而同时供应给充电器和主板用的电源供应器输入电压大部分为19V。在设计笔记本的电源适配器管理时，需要考量两种供电方式，研发人员通常会定义输入电压为7V～21V，以符合大范围的输入条件。但宽输入规格将造成转换效率低，产生大量的热，而且需要一组直流转换线路以符合锂电池充电条件以及使用能承受高压规格的电子组件，这些都是传统电源适配器管理不可避免的规格需求。

CCT的解决之道

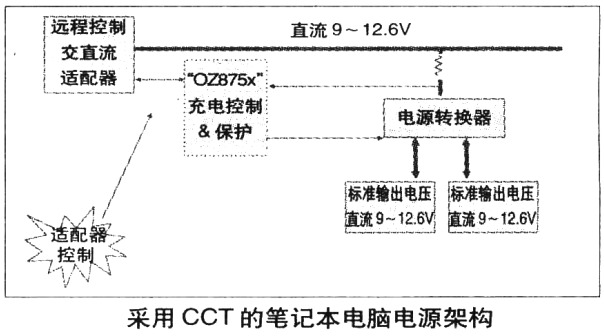

CCT则是通过OZ875x系列IC来实现了对传统弊端的改进。其操作原理是，电源适配器的输出电压将受CCT控制IC的控制，电源适配器的输出电压与锂电池匹配。
这样一来，输入电压的范围降低到了9V～12.6V，输入电压不再是从7V～21V的宽范围设计，直接结果就是使得各组直流转换器的效率提升，降低损耗的热能。同时，采用这项技术的笔记本也不再需要传统的充电线路，CCT控制IC除了控制电源适配器的输出电压外，也同时根据锂电池的状态提供定电流或定电压充电模式。CCT的大幅简化充电线路，将可使得电路板面积变小；此外，输入电容和晶体管规格也降低了，传统笔记本电脑的输入电压达21V，因此输入电容及功率晶体管需采用耐高压规格，如输入电容采用至少25V的规格，功率晶体管需采用耐30V的规格。由于CCT的技术使得输入电压降至12.6V，因此输入电容只需采用16V规格，功率晶体管可采用20V规格，规格降低使得成本进一步降低。

独特的混合式电源适配器操作模式也是CCT的一大特色。日常使用中，一旦用户错用了小功率电源适配器，电源适配器将自我保护，不再继续供电。若采用CCT，用户除了使用标准电源供应器，也可使用更轻巧的小功率适配器。在动态负载操作下，该电源适配器技术能自动侦测各种应用所需的电压，并在需要充电时将适配器电压提高，以对电池充电。

小芯片让笔记本更清凉

文章转载自网络,如有侵权,请联系删除。
