自制日立DVD摄像机电源适配器

一台日立DZ-MV550A数码DVD摄像机，主机上没有电池充电电路，电池只能在适配器上进行充电。当摄像机不装电池时，可用专用插接线与适配器连接供电。该机电源适配器的外型尺寸为90×50×33mm3。主要元件MIP2E4D双列7脚，KGC-H00074TOB双列20脚，JRC-A3043H双列14脚等组成。因进水大面积损毁，无法修复，只好全面放弃。仅利用其机壳重新制作。自制的理念是，充分利用廉价的精密稳压源TL431作电压比较器取样，三端可调稳压器LM317作充电调压，达林顿管D633(100V/7A/40W)为摄像机供电。一块Φ38mm的节能灯板改制为开关电源适配器后，为充电单元和供电单元提供12V～14V/1.5A的总电源适配器，功率35W左右，制作时将盒内所有凸出的支架刮除。因该盒体积较小，在保证可靠性的前提下，尽量减少元件用量，滤波电容全部用小体积型，所有元件应严格检测后再上机。

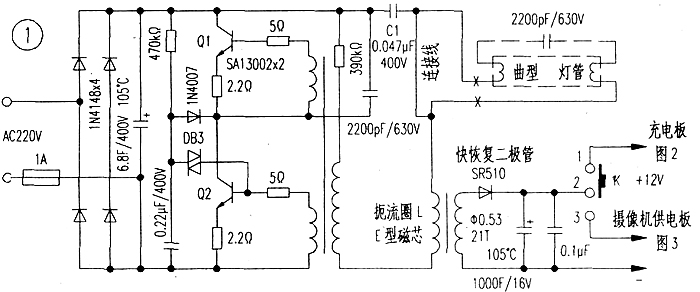

图1为15W曲管节能灯用的Φ38mm电路板电路，该电源适配器板在盒内平行放置。C1改为0.027μF/400V，VT1、VT2原用SAl3002(400V/2A/20W)改为MJEl3005(700V/4A/60W)。在打×处将灯管和启辉电容拆除，用导线连接C1和扼流圈L。原匝数不变，将L从电路板上取下，其E型磁心不太好拆开，易碎。可用香蕉水在对接点涂抹，约两分钟后，用薄刀片轻轻切入即可取开，在原线圈上用Φ0.53mm高温度漆包线绕制21匝。图1中L右边为增加的滤波元件和转换开关K。也可不装K，但要多耗电。
图2为电池充电板电路:尺寸33×25mm3，直立安装在盒内。恒流恒压充电，充电电流由R2决定，取10Ω时均为190mA，取8.2Ω时均为230mA。恒压由IC2、R3、W组成，调节W可改变电压高低。调试时先不接电池，接一只100Ω电阻作假负载，调节W至8.4V，再拆去100Ω电阻。LED为充电指示灯，当电池插入后，AB两点间约2V电压LED发光，随着充电电流减小，AB两点间电压逐渐下降，至LED熄灭，电池充满。
图3为摄像机的供电单元电路板，尺寸25×20mm3，平行安装在盒内，由精密稳压源IC与大电流达林顿三极管VT扩流组合而成。电路简洁，过载稳压性能足够好，温升也不高，输出电压调节为7.8V。
图4为三块单元电路板在盒的上盖内示意图，下盖中不装元件。使用时倒过来放置。LM317和D633共用一条铝散热板，MJEl3005分别加长小块铝散热片。盒的两侧面(上下盖)钻3的散热孔各二排，散热孔排内壁用黑色音箱布遮挡，以防杂物进入。
小结:原适配器上标注输出7.9V/1.4A，充电8.4V/0.65A，重新制作后的性能与原机相同。实测状况为:当摄像键电源开户瞬间电流达1.5A，但7.8V电压稳定不变，激励后的正常运行电流在0.45A～0.6A左右，随画面状况变动。为制作简单起见，充电板和供电板不必做印制板，因元件不多，用普通绝缘板钻孔搭焊即可，供电板上的电流支线须用Φ.5mmm以上的铜线焊接。完毕后用“一沾灵”胶水将块板在盒内固定几个点。
