三星数码相机通用电源适配器原理与检修

三星i6数码相机是一款具有娱乐化功能的卡片式DC，支持PMP和MP3、MP4功能。超薄机身设计，2.5英寸TFTLCD，显示像素达到了23万。由于电池容量仅860mA(较小)，工作时间很短，必须频繁给电池充电，在频繁使用中，该充电器故障率较高，大多为开关电源脉冲宽度控制电路IC3(FSD210)击穿，芯片表面开裂和保险电阻烧开裂等。
该电源适配器(充电器)型号为SBC－L5，输入电压100V-240／0.1A，频率50／60Hz，直流输出电压4.2V／415mA。与三星Digimaxi5、i50、UCA－5、L55W等数码相机充电器通用。

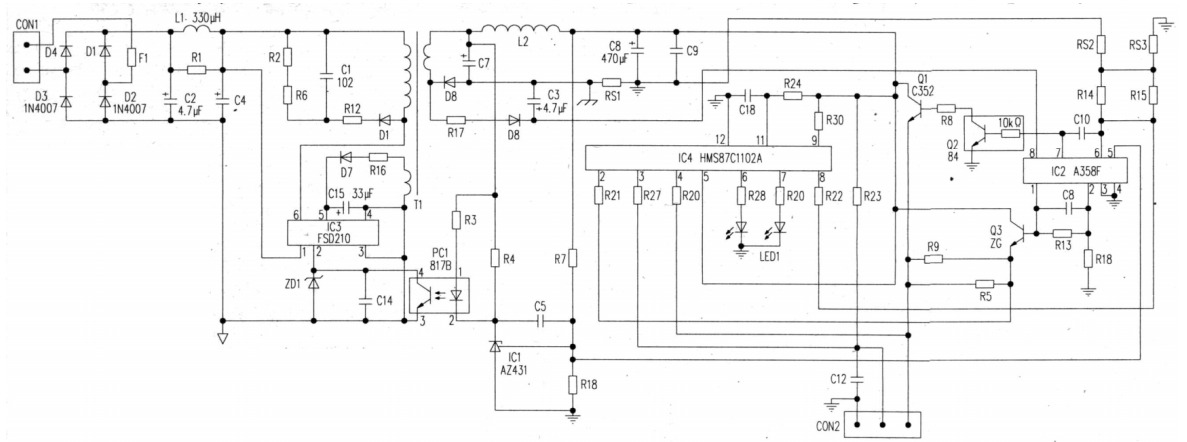

该充电器电路见附图，维修参考数据见附表，该电源适配器单片开关电源适配器脉冲宽度控制电路在插入电源适配器时能有效地减小过电流对内部电路的冲击，另设有软启动、过载保护、过电流保护及内部热关断保护等电路，具有外围电路元件少等特点。
三星数码相机通用电源适配器原理与检修

1.6w电源适配器工作原理
经桥式整流D1～D4、C2滤波后的300V左右的直流电压，一路经过开关脉冲变压器T1初级绕组加到脉宽调制开关电路IC3的⑥脚内部场效应开关管的漏极。R2、R6、R12、C1、D1共同组成了尖峰脉冲吸收回路。另一路加到脉宽调制开关电路IC3的①脚提供一个正向300V的工作电压，使内部场效应开关管导通，此时内部场效应开关管与T1组成的间歇振荡电路开始工作，在脉冲变压器T1初级绕组中流过电流，并在反馈绕组上感应出高频脉冲电压，通过电阻R16限流、D7整流在电容C15滤波获得9.5V的工作电压，加至到IC3的⑤脚，以替代启动后的工作电压。
脉冲变压器T1的次级绕组感应输出电压，供充电控制电路和充电输出电压。
电路采用三端基准稳压电路IC1(AZ431)和光电耦合器PC1(817)组成。当电压输出过高时，R3为PC1①脚内部发光二极管正极提供一个电压，R7是IC1的取样电阻，超过2.5V的电压经IC1参考极输入，经内部电路误差放大控制分流，使光电耦合器②脚电位下降，发光二极管导通电流增大，光敏三极管导通量加大，使IC3的②脚电位下降，在其内部的误差放大器和PWM控制电路使开关管导通时间缩短，脉冲变压器次级绕组感应的高频脉冲电压下降，实现稳压的目的。
2.锂离子电池充电电路工作原理。IC4(HMS87C1102A)是韩国现代公司专门为锂电池充电而设计的控制模块充电和指示显示电路，非常适合便携式充电器的使用，它集高精度预充电、恒定电流充电、恒定电压充电、电池状态检测、温度监测、充电状态显示于一身。
电池温度监测，是通过电池内的热敏电阻作为温度传感器，输出信号通过充电器插座CON2的②输入，经电阻R27到IC4的③温度感测比较器，与内部的门限电压相比较和IC2(A358F)及少量外围元器件配合，以决定是否允许输出充电输出电流。温度检测电路不受工作电源适配器的波动影响。输出电压电流4.2V／415mA，精度可达1.1%。使充电电流最大化。由于该充电器开关电源适配器电路工作在高电压状态中，故障高。二次充电控制电路故障少，故不详述。

2.6w电源适配器故障检修

(1)电源适配器指示灯不亮
检查保险管F1正常，加电测量电容C2、C4两端电压300V正常，测量IC3的①、⑥脚电压300V正常，测量⑤脚电压为4.6V左右，检查D7、R16、C15均正常。
经检查发现次级负载电容C7击穿短路，使反馈绕组输出的高频脉冲电压经R16、D7整流，在电容C15两端电压下降到4.6V后，IC3的⑤脚内部的欠电压保护电路动作，使开关管停止工作，以防止因供电不足，导致开关管因激励电压不足而损坏。更换电容C7，故障排除。

(2)指示灯不亮
检查保险管F1正常，加电测量电容C2、C4两端电压300V正常，测量IC3的①、⑥脚电压300V正常，测量⑤脚电压为18.9V左右(标准值为17V)，表明内部的过电压保护电路动作。经仔细检查IC3外围电路元件均正常，可能是IC3内部稳压控制电路不良，使脉冲变压器T1二次及反馈绕组产生的高频脉冲电压升高，造成反馈绕组输出的高频脉冲电压经R16、D7整流，在电容C15两端电压将超过标准值17V，IC3的⑤脚内部的过电压保护电路启动，使开关管停止工作，避免损坏负载电路元件。更换IC3，故障排除。

(3)指示灯不亮
打开外壳发现保险管F1烧开裂，测量电容C2两端电阻为零，检查为IC3的①、⑥脚短路，表明IC3的⑥脚内部开关管短路损坏，再查IC3外围电路元件，发现电容C1开路，更换IC3和电容C1，故障排除。

(4)指示灯不亮
检查保险管F1正常，加电测量电容C2、C4两端电压300V正常，测量IC3的①、⑥脚电压300V正常，测量⑤脚电压为6.1V左右，拆下电容C15，发现底部鼓起，其容量变小，更换一只33μF／50V电容，故障排除。
