输入电压动态电源路径管理

动态电源路径管理（DPPM）
DPPM是电源路径设备的另一个功能。它可以监测设备的电源适配器输入电压和电流，并在适配器不能支持系统负载时自动对系统进行优先级排序。电源适配器输入源电流会在系统负载和电源适配器充电之间共享。如果系统负载增加，此功能可降低电源适配器充电电流。当系统电压下降到某个阈值时，电源适配器可以停止充电，并将电源适配器放电以补充系统电流要求。此特性的实施可有效防止系统崩溃。

输入电压动态电源管理（VIN-DPM）
通常与DPPM混淆的另一个功能是VIN-DPM。这一机制听起来非常相似，但重点却完全不同。输入电源或适配器具有额定功率。在某些情况下，输入电源的功率并不足以满足设备的需求。在USB标准不同的情况下，如今设计人员更普遍地认识到了这一点。正在充电的设备可能需要适用于各种类型（甚至未知的）适配器。如果输入源过载并导致输入电压低于欠压锁定（UVLO）阈值，则器件会关闭并停止充电。电源负载消失，适配器恢复。其电压回升到高于UVLO并重新开始充电，但适配器会再次立即过载并崩溃。这种不良情况被称为“打嗝模式”。参见图4。
输入电压动态电源路径管理

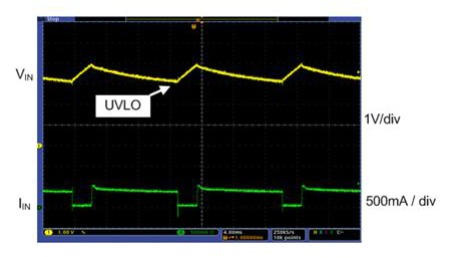

图4：电源适配器打嗝模式
VIN-DPM功能可成功解决这一问题，因为它可以连续监测充电器的输入电压。如果输入电压低于某个阈值，VIN-DPM会调节充电器以减少输入电流负载，从而防止适配器崩溃。
现在您可以发现VIN-DPM和DPPM实际上是两个完全不同的功能。VIN-DPM可监控适配器的输出（或充电器的输入）并将其保持在一定的水平。DPPM可监控充电器输出（或系统导轨）并将其保持在较低预定水平。这两个功能可以协调共存，发挥作用，以便在不同的操作条件下平稳运行。并非所有充电器都具有这两种功能。您也可以在非电源路径充电器上实施VIN-DPM。

我们以线性充电器拓扑结构为例阐释了一些与电源路径功能相关的基本特性，但开关充电器当然也可以具有此功能。
