应用实例（1）：

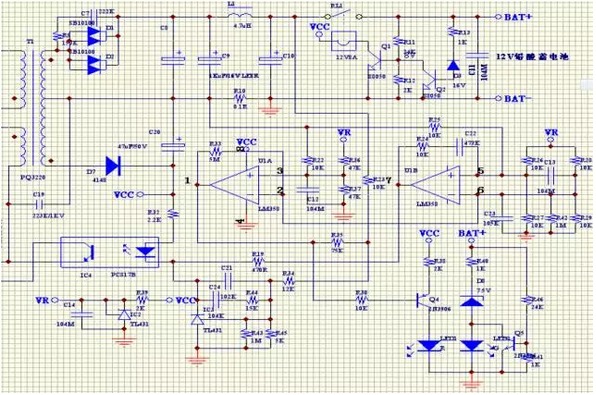

一种简单的三段式铅酸电池充电器控制电路
电源适配器实际项目分享

一种简单的三段式铅酸电池充电器控制电路
电源适配器实际项目分享

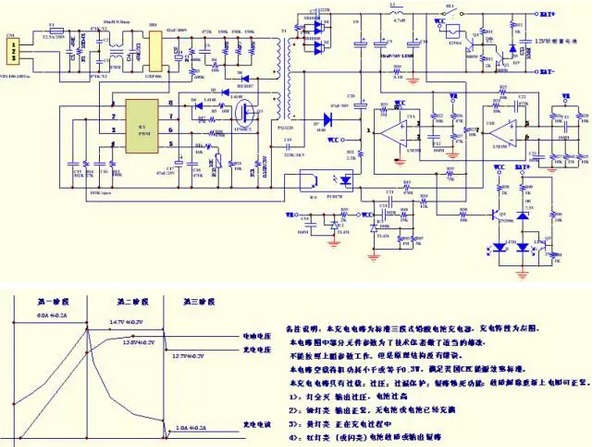

本PCB文件是由上图原理（没有继电器电路）设计的12V/4A简单的三段式充电器。

应用实例（2）

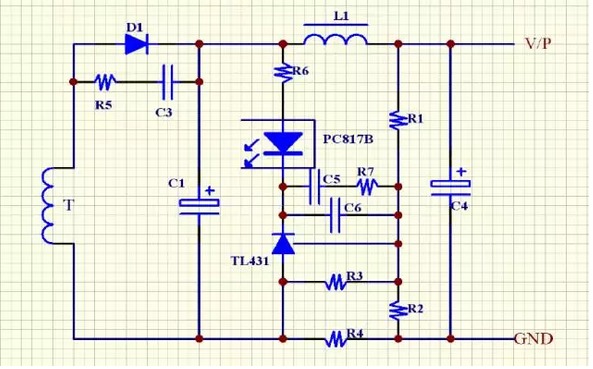

简单的单颗TL431限流恒压控制方法
电源适配器实际项目分享

●当电流增大时TL431-1的电位被太高,从而起到现在电流的功能,因为R3的存在对输出电压进行了补偿.所以基本上可以做到限流稳压功能为一体, 具有相对的成本优势.
应用实例（3）
一种低压氙气灯电源适配器启动电路
电源适配器实际项目分享

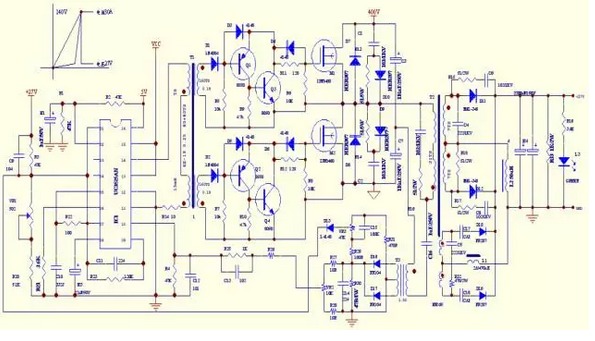

●此电路是一个限制输出功率的半桥电路,利用电容限制电流的方法。(调节VR2可以得到不同的启动电压值,调节VR1可以得到不同的输出电流来匹配不同的低压氙气灯的搭配).
●输出两个绕组，第一个是能够提供27V30A的主绕组，第二个是能够提供140V启动电压，经过串联在整流二极管前面的电容来限制启动机电流<0.5A电流的。当开机时输出电压根据辅助绕组的反馈电压，开环状态启动绕组电压被限制到140V左右，氙气灯在高达140V电压立即启动后，由于高压绕组的串联电容存在，这个电流无法高起来。而一旦氙气灯启动,此电压被迫同步拉低到主绕组电压27V左右，因为前端互感器电流采样使得输出功率受限制，所以27V的电压不会被抬高。
●因为串联电容限制电流达到同步启动的方法使得电路必须工作在固定频率下，而输入电压范围也不能偏差太高。一般在5%范围内变化不会影响氙气灯的正常工作。
●此电路的特点就是有效解决同步启动的问题，实现自然同步比软件控制更为可靠。
●氙气灯的启动特点就是要求必须完全同步，如果电压低就无法启动。但一旦启动后电流就必须在电流上来的同时电压要降低到24V-28V，过高就会出现灯管爆炸的危险，电流低于25A就会熄灭。而熄灭后不能立即重新启动。应用这一方法得以有效且低成本的满足要求。
应用实例（4）
一种波形比较理想的变压器隔离驱动电路

波形比较理想的变压器隔离驱动应用实例

应用实例（5）
偏小变压器反激电源适配器设计之参考建议本案例是EC-2828变压器全电压输入，输出功率60W。

EC-2828变压器全电压输入，输出功率60W。

●对于偏小磁芯变压器的设计：主要有磁芯Ae面积偏小的问题，将会带来初级圈数偏多的现象。可以适当提高工作频率，本案例工作频率在70KHz-75KHz。由于圈数偏多初次级的耦合将会更有利。所以VCC绕组电压在短路瞬间会上冲到比较高的状态，本案例原理图上有可控硅做过压保护功能。而后因为次级绕组的短路耦合到VCC绕组使其电压降低到IC不能启动这个过程是可以实现的。
●要做到以上特性：VCC绕组线径必须要小，我个人一般取0.17mm以下，小于0.12会很容易断。这样小的线径谈不上节约铜材，但是可以利用铜线的阻抗来代替很多设计人员习惯在VCC整流二极管上串联小阻值电阻的功能，而且这个利用线圈本身的阻抗对交流的抑制能力在本案例当中更有效，可以防止瞬间冲击而损坏后级电路的功效。
●初级与次级主绕组必须是最近相邻的绕组，这样耦合会更有利。
●电源适配器在MOSFET-D端点工作时候产生的干扰是最大的（也是RCD吸收端与变压器相连的端点），在变压器绕制时建议将他绕在变压器的第一个绕组，并作为起点端，让他藏在变压器最里层，这样后面绕组铜线的屏蔽是有较好抑制干扰效果的。
●VCC绕组在计算其圈数时尽量的在IC最低工作电压乘以1.1倍作为误差值，不用考虑铜线的压降，因为启动前电流是非常小的，所以这个电阻并没有多少影响，几乎可以忽略不计。而在电路未启动之前，由于高压端启动电阻的充电，可以将VCC上电容上的电压充到IC启动的电压，一旦电路有问题一下启动不了VCC由于绕组电压的预设值偏低。电路也是不会启动的，一般表现为嗝状态。
●为何要按照IC的工作电压低端取值？因为我们次级绕组是与初级绕组相邻绕制的，耦合效果相对而言是最好的。我们做短路试验也是做次级的输出短路，因为耦合效果好，次级短路时VCC在经过短暂的上冲后会快速降低，降到IC的关闭电压时电路得到最好的保护。需要注意这个电压需要高于MOSFET饱和导通1V以上，避免驱动不足。
●还有利于降低IC本身的功耗，是否可以提高IC的寿命无法验证，但稳定性应该更高。
