充电器反极性变换器的等效变换 |

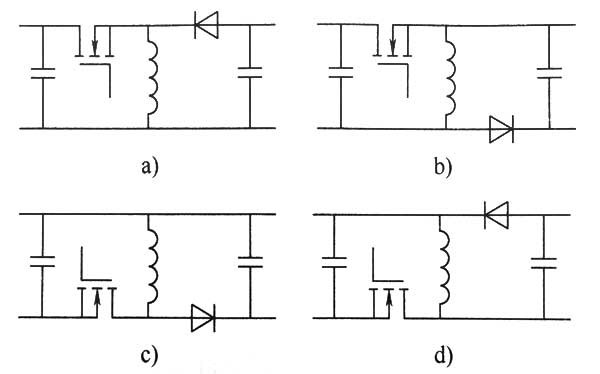

在做反极性变换器演化之前,需要清楚一个概念,这就是充电器电路的等效变换。 充电器反极性变换器演化的准则为:在不考虑输人输出参考电位关系的条件下,输人输出电压关系不变,电路拓扑关系不变,即等效变换。在这个基本准则下,电路的演化可以通过元器件的易位实现。 根据充电器等效变换原理,电路元器件的易位原则是:每一个元器件都可以在自己原支路上变化位置,电路功能不变。如果电路元器件的易位过程中经过了由多个支路的电路节点,则该元器件将不能易位。 反极性变换器中的各元器件易位过程如图2-1所示。
图2-1中,可以认为负载和输出滤波电容器是一个元器件(负载)、电源适配器和电源适配器旁路电图2-1反极性变换器的等效变换容器是一个元器件(电源适配器)。这样就可以清楚电路中哪个元器件可以易位。 电路中开关管和二极管具有单一的支路,可以易位。而电感无论怎样易位都躲不过带有多个支路的节点,因此电感是不能易位的。 首先看输出回路:可以将二极管越过负载放置到图21b电路的二极管的位置,通过这样的电路元器件易位,输出与输入的电压关系没变、开关管和二极管的工作状态没变、电感的工作状态没变,因此电路变换是等效的。 再看输入回路:与二极管的易位相同,也可以通过图2。1b到图2-1c的电路等效变换将开关管的易位到图2-1e电路中的位置,电路仍然等效。 再回头看输出回路:通过电路的等效变换,还可以将二极管移回到原来的位置,电路依然等效,这就是将图2-1e变换到图2-1d。 当然,还可以将电路从图21d等效同到图2-1a。 较后我们需要的是图2。1d电路。因为这个电路符合演化为隔离型反极性变换器(也就是反激式变换器)的习惯电路画法。接下来就是反极性变换器向隔离性演化。 文章转载自网络,如有侵权,请联系删除。 |
| 发布时间:2018.07.26 来源:充电器厂家 |
