电源适配器钽电解电容器需要分清性能的分类

关于钽电解电容器的性能分类很多电源工程师还是不太清楚。今天由电源适配器厂家东莞玖琪为大家一一列出分享！

现在,在电源适配器用中的钽电解电容器大多为贴片型,没有电解液,因此无防爆要求和低气压限制要求｡

与铝电解电容器相似,钽电解电容器也分类一般通途､低ESR和超低ESR三类,通常看到的钽电解电容器大多为一般用途的钽电解电容器,如用于电源适配器的输出整流滤波,则希望ESR特别是100kHz及以上频段对应的ESR越低越好。

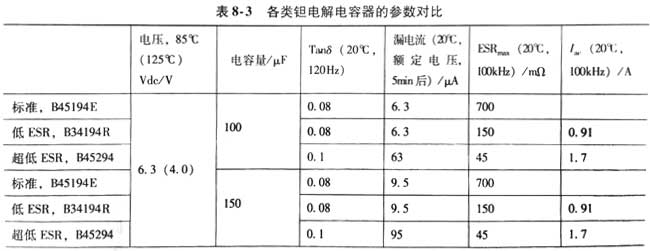

表8-3为2004年前后EPCOS生产的“标准”钽电解电容器､低ESR电解电容器和超低ESR钽电解电容器的主要参数｡

EPCOS钽电解电容器参数对比

电流指标：

标准钽电解电容器没有纹波电流指标

  低ESR但电解电容器开始有纹波电流参数(100uF/10V,0.79A)超低ESR(100F/10V,1.3A)

  100uF电容量在100kHz时容抗为15.9m0

  标准银电解电容器给出了阻抗(100F/10V,0.70)

  低ESR银电解电容器有ESR参数(100gF/10V,200m0)超低ESR(100F/10v,80mn)

  很显然,在100H频率下,无论是标准钡电解电容器还是低ESR电解电容器还是超低ESR钽电解电容器的ESR均远高于电容器的容抗,也就是说在这种状态下,电容器的交流等效电路近似为ESR｡表明,ESR决定了滤波特性和输出电压纹波｡

以上是电源适配器厂家东莞玖琪今天分享内容，希望对大家日后的电源研发工作有所帮助。
