如何测试电源峰值电流控制是否有效

要想测试控制电流是否有效,在空载和低直流母线条件下可以采用将源极电流检测电阻更换成电阻值比较大的,这样就可以在不大的峰值电流条件下获得用峰值电流关断开关管的目标｡可以通过更换漏极电流检测电阻的电阻值,例如将0.2Ω换成1Ω。

有效的峰值电流控制

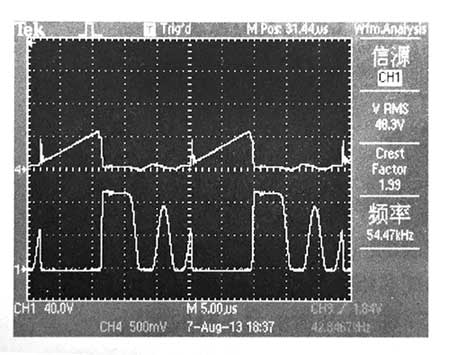

测试峰值电流控制的有效性如图12-11所示｡

从图12-11中可以看到,上边的电流波形有效地控制在约0.6V,折合成电流为0.6A｡这就是说电路可以由电压反馈和误差放大器有效地控制变压器一次侧电流峰值｡

考虑开关管导通占空比为约0.42,直流母线电压约30V｡对应的功率为

P=（1/2）VImD=（1/2）*30×0.6×0.42=3.78(W)

由于是输出开路测试,因此这些损耗为电源自身损耗｡

输出电压反馈是否有效

电源适配器可以上电测试的较后一步,输出电压反馈的有效性,也就是说不管电路工作在什么状态,必须要将输出电压稳定在预定值,除非电源电压不足所导致的输出电压没有达到预定值。

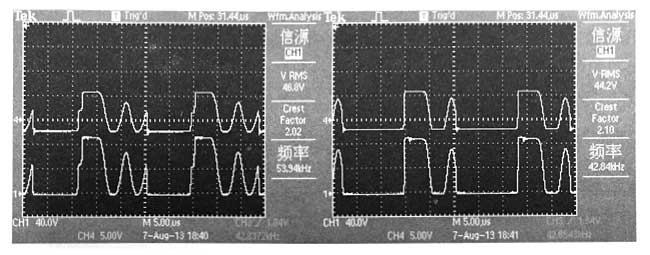

输出的电压反馈的有效性可以通过图12-12得到｡

图12.12通过电压反馈得到输出电压的稳定

a) 直流母线电压较高b)直流母线电压较低

图12-12a的输出电压波形已经达到了稳定值,也就是输出电压5V加二极管正向电压用电压表测试电源适配器输出电压,稳定在5V｡这是在直流母线电压约33状态下的空载开关管､变压器二次侧电压波形｡

图12-12b为直流母线电压为28V状态下的空载开关管､变压器二次侧电压波形｡可以很明显地看到变压器二次侧正极性电压波形依然是稳定在预定值(输出电压5V加二极管正向电压),而且用电压表测试电源适配器输出电压,稳定在5V｡这表明输出电压反馈是有效的｡至此这个反激式电源适配器就可以上电测试了｡
