24V电源适配器测试条件及测试仪器 |
测试条件及测试仪器 24V电源适配器输出:输出电流2.4A,输出电压24.1V,对应的额输出功率为29.04W。 测试设备: 1) TEK DP2024隔离通道示波器,电流探头:TCP312,带宽100MH,较大量程30ADC 2) 2)HKE17C手持式数字万用表。 3) 3)C650.5级指针式电流表。

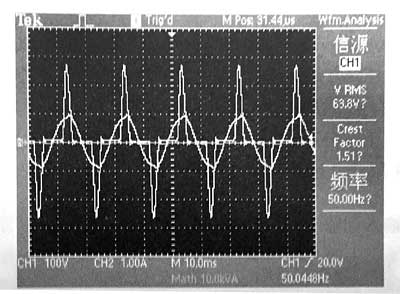

较低启动电压 较低启动电压如图13-2所示。
图较低启动电压 图中显示,较低启动电压有效值为64V。低于85V有效值。

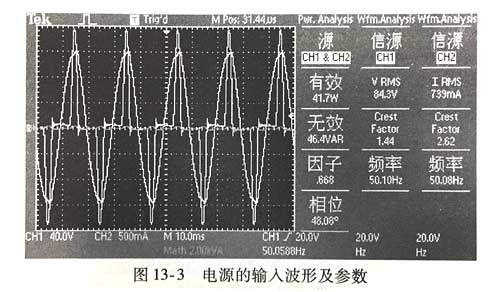

较低输入电压下效率 输入电压85V条件下的输入参数如图13-3所示。
功率因数为0.668。输入有功功率为41.7W,效率为0.694。

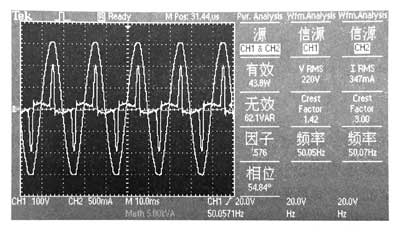

AC 220V输入电压 24V电源适配器输入电压85V条件下的输入参数如图
24V电源适配器的输人波形及参数 功率因数为0.576。输人有功功率为43.8W,效率为0.663。
较高输入电压 较高输入电压下的输入参数如图13-5所示
24V电源适配器的输入波形及参数 功率因数为0548。轴人有功功率为45.1W,效率为0.652。
总结 反激式电源适配器适配器在较低电源适配器电压下的效率较高,随着电源适配器电压的升高,效率有所下降由于测试输入功率与输出功率不是同一套测试设备,因此所测试的效率值仅供参考,不能作为准确数值。 文章转载自网络,如有侵权,请联系删除。 |
