TOP Switch上电启动和自动重启动

1. 上电启动

      上电启动是TOP Switch正常工作前建立控制电路供电电源适配器和自动重启动所必需的过程。

      上电过程:电源适配器上电后,直流母线将交流输入经过整流滤波电路的到整流输出电压值｡TOP Switch的内置恒流源对控制端外接电容器充电,恒流源对外接电容器充电到5.8V时TOP Switch的内置开关将恒流源与控制端切断,恒流源停止工作｡

      这时TOP Switch的内电路开始工作,由外接电容器以放电的形式对TOP Switch内部电路供电,与此同时外接电容器电压随之下降｡在这个工程中,由于TOP Switch已经开始工作,可以为控制电路供电,如果在输出电压建立起来时, TOP Switch的控制端电压没有下降到4.7V或以下,电路就可以通过辅助绕组提供的电能继续工作。

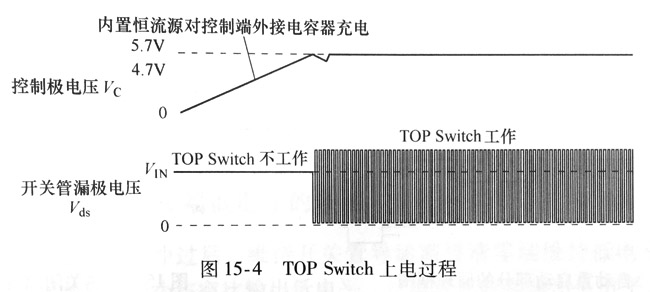

上电过程如图154所示｡

图15-4 TOP Switch上电过程

2. 自动重启动

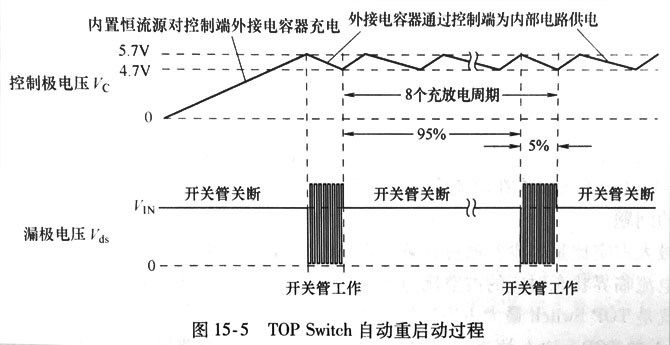

      如果由于种种原因,在辅助直插式电源适配器还没能为TOP Switch控制端供电前, TOP Switch控制端电压下降到4.7V时, TOP Switch内部电路停止工作,内置开关重新接通内置恒流源,内置恒流源重新对控制端外接电容器充电直到控制端电压重新上升到5.7V, TOP Switch重新工作,如果控制端电压在辅助电源适配器供电前再次下降到4.7V,则TOP Switch再次进入重启动状态,直到辅助电源适配器可以为控制端供电｡如图15-5所示｡

TOP Switch自动重启动过程

       由图15-5中可以看到电源适配器自动重启动的一个周期是控制端外接电容器充放电周期的8倍,这样做的原因是,在自动重启动过程中,变压器一次侧励磁电感储能在每个开关周期内不能完全释放,是励磁电感电流上升过程,电流是连续的,这对开关管是一个冲击,如果长期连续冲击,可能对开关管有损伤,为了减小这个冲击应力设置了8分频器,使得重启动的开关管工作时间是整个过程的很小一部分,如5%｡自动重启动部分的原理框图如图所示｡
