PWM并联式稳压器/误差放大器

首先看PWM比较器输出,PWM比较器的状态将取决于误差放大器输出,原因是PWM比较器就是要与误差放大器输出与振荡器输出的锯齿波比较｡

TOP Switch在做误差放大器时很巧妙,为了减少引脚,将电压反馈与电源适配器供电端(Vax)选用同一引脚,这就保证了TOP SwitchⅡ系列仅有3个引脚｡

为了将电压反馈信号有效地馈送到PWM比较器的输入,必须将电源电压从电压反馈信号中剔除, TOP Switch采用了并联式稳压器与误差放大器组合方式解决了这个问题｡

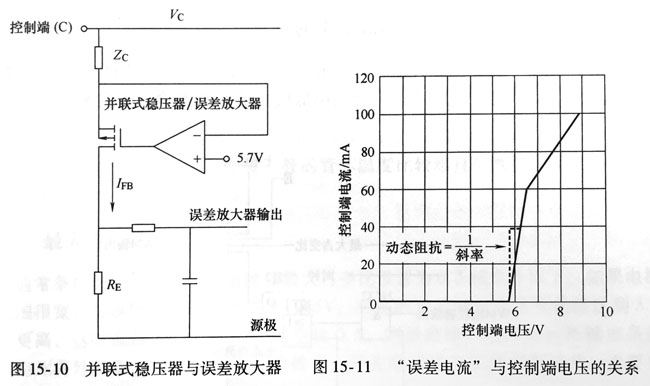

并联式稳压器与误差放大器原理框图如图15-10所示｡

图15-10中,并联式稳压器与误差放大器中由放大器与其相连的MOSFET构成｡放大器的同相输入端接5.7V电压基准,反相输入端接MOSFET源极,根据运算放大器的“虚短原则,放大器的同相输入端与反相输入端等电位,这使得MOSFET的源极端与放大器同相输入端等电位,保持在5.7V｡

由于电压反馈信号由控制端输入,当路由器电源适配器电压反馈信号高于5.7V时,高于5.7V部分全部降落在电阻Zε两端｡根据欧姆定律,得到高于5.7V部分的“误差”电流,这个“误差”电流由MOSFET的漏极输送到电阻R,在R"两端产生“误差”电压也就是误差放大器输出｡

“误差电流”与控制端电压的关系如图15-11所示｡

从图15-10中可以看到,当控制极电压高于5.7V后,控制级电流开始以一个斜率开始上升｡大约上升到6.5V时｡达到60mA｡

接下来就是控制级电流与占空比的关系｡
