TOP SwitchⅡ系列芯片的特点

优点

TOP SwichⅡ具有很多特点:
1)首先是TOP Swich将反激式电源适配器控制电路的几乎囊括在芯片中,因此外围元器件很少,有利于反激式电源适配器的小型化;

TOP Swich具有较少的引脚,使得封装较简单,如T0-220封装只有三只引脚;

内置恒流源启动,不需要外电路启动;

具有热保护功能,这是功率转换电路梦寐以求的,而集成在管芯中则是较高境界;

较简洁的过电流检测方式;

外壳为源极,具有“零”电压变化,因此引起的EMI很低;

一旦反馈电路开路, TOP SwichⅡ控制极得不到供电而自动关闭,避免了因反馈开路造成的开关管过电压造成的损坏｡

缺点

TOP SwichⅡ也有缺点:

导通电阻相对较大,如TOP227号称可以做到150W,而T0P27DE4｡30的导通电阻至少是采用外接开关管导通电阻的5倍甚至更多,后面结果就是导通损耗过大,为了应用必需降额使用,需要降额到30W左右才正常;

没有软启动功能,外加软启动要比UC3842难一些｡

参数的不实

TOP227号称可以做到150W,在实际的电流断续型反激式电视机顶盒电源适配器中开关管通常需要承受5A峰值电流,而TOP227仅有3A“自保护”电流限制,这样,TOP227仅具有内电流保护值3A左右｡唯有在230V(1±15%)的特殊环境下才能实现｡

TOP SwitchⅡ无法改变峰值电流限制,也无法改变开关频率,如果需要更低的EMI时可能会无能为力｡

综上所述,需要对TOP SwitchⅡ升级,也就是TOP Switch-GX系列｡

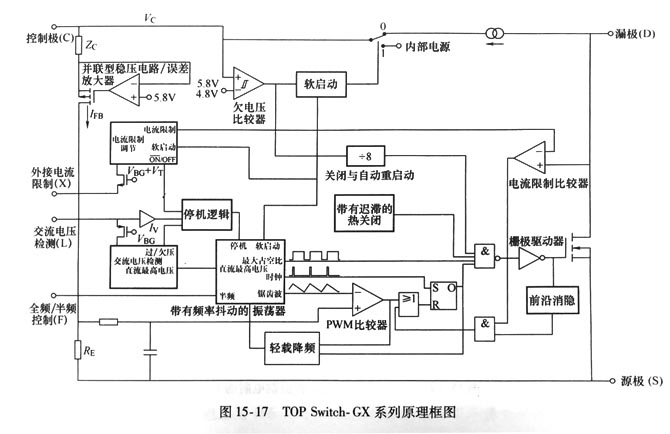

TOP Switch-GX系列原理框图如图所示
