防止用户把交流市电接到DC端口

解决方案2

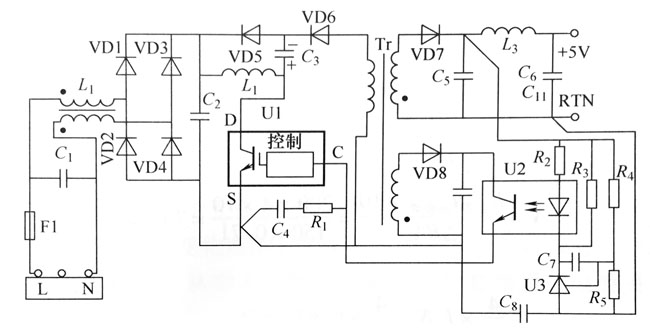

考虑交直流共用一个输入端口和电路的简单性,可以采用单级变换方式实现,整机电路如图15-23所示｡

电源适配器电路原理已在第1章的基本变换器的演化中论述,这里不再赞述｡以下是与方案1的输入/输出参数相同的单管变换的电感与变压器的参数以及开关管的状态计算｡

这种设计电源适配器方式从哪里入手呢?也就是说电感如何确定?开关管是什么样的工作状态?

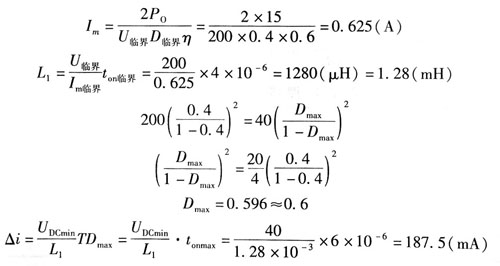

一般情况下在高电压输入电压时不宜工作在电感电流连续状态,其原因是电感电流连续状态下的输出尖峰电压比电流断续工作状态高,在高输入电压下尤为明显｡因此,在高输入电压下是不宜工作在电流连续状态的｡而既有电流连续又有电流断续,如何确定电感电流临界的状态?最好的解决方案是在两个输入电压等级之间设定电流临界点｡通常可以选择交流220V的下边界(220×(1-20%)V的176V,整流滤波后的电压200V)为电感电流临界点｡对于应用耐压为700V的TOP Switch可以设置电流临界时的占空比为0｡4,对应的第一级yback输出电压为

折算到交流220V+20%(264V)输入的整流输出电压为370,由于以整流输出电压在200V以上时电感电流为电流断续状态这时的占空比是20V的0｡54倍,为21pS;开关管上的电压为

即使可能出现50~70V的过冲电压(仅仅是电感就不会产生像变压器那样高的过冲电压),但是仍低于TOP Switch的700V｡上述两个结果,既可以在较高的输入电压时有比较大的占空比,开关管上的电压又低于700V,因此,对于TOP Switch来说应该是合适的｡
