交流电力线的浪涌保护

随着“离线”电源适配器中灵敏电子基本控制电路的使用,人们已更普遍地认识到交流供电输人电线的瞬变浪涌保护的必要性。

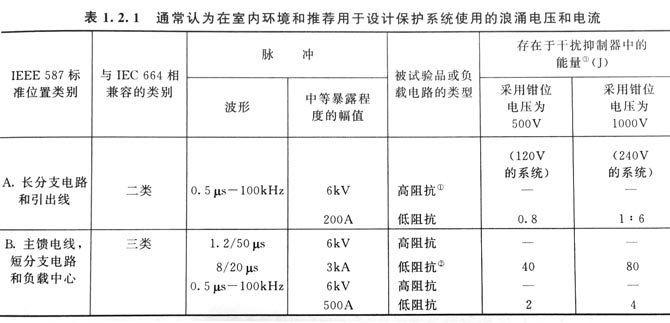

IEEE多年的测量结果展示了统计基础上各种人为或自然的电气现象发生的频率、典型幅维和波形数据。这些发现发表在IEEE587-1980标准,见表1。2。1。这些工作为交流输入电线的瞬变浪涌保护设备的设计提供了基础)。

 交流电力线的浪涌保护

①在高阻抗的测试样品或负载电路中,电压表现为浪涌电压。在仿真测试中,采用测试发生器的开路电压值。

②在低阻抗的测试样品或负载电路中,电流表现为浪涌的放电电流(面不是电力系统的短路电流),在仿真测试中,采用测试发生器的短路电流值。

③有不同的钳位电压的其他抑制器会接收不同的能量水平。



位置类别

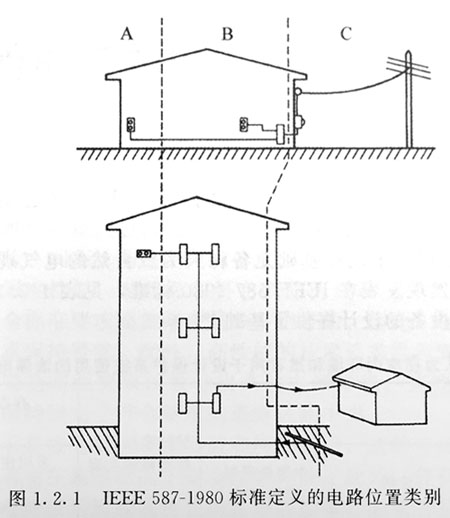

概括地说,预期的浪涌应力大小取决于被保护设备的应用场合。当设备在室内时,应力取决于电力引入线到设备所在位置的距离、连接电线的粗细和长度,还有分支电路的复杂性。EEE587-1980标准把低压(小于600V)交流电力线归为三个位置类别,见图1。2。1。说明如下。

 交流电力线的浪涌保护

(1)A类别:输出端和长分支电路。这是较低应力的类别,适用于以下场合。

a.距B类电力线超过10m(30ft)并采用14~10号线的所有引出线。

b.距电源适配器输入超过20m(60ft)并采用14~10号线的所有引出线,在这些远离接线端的位置,电压应力可达6kV,但电流应力相对低,较大只能达到200A。

(2)B类别:主馈电和短分支电路。这一类别包括电源适配器中所能见到的较高应力的场合。它应用于下面的场合。

a配电屏装置

b工厂中的总线和馈电系统

c与电源输入“短”连接的重型器具引线

d商用大楼的照明系统

注意:B类别位置更接近用户引入线。所受电压应力与A类别相似,但电流可达到3000A

(2)C类别:户外和用户引入线。这种位置在户外。非常高应力的情况都会发生,因为线距和绝缘间隔很大,并且闪络电压将会超过6kV。好在大多数电源适配器都处于部分地受到保护的室内环境内的A或B类别位置,通常只需要保护A和B类别应力的场合。

大多数室内配电屏和插座连接器在高于6kV或稍低于6kV电压时会引起火花,这些加上配电屏系统固有的电阻,使室内的应力状态限制在低得多的水平。

在电源适配器要进行浪涌保护的地方,应清楚地了解保护的类别,其归类应与预期的位置一致。因为B类别位置保护装置比较大,价格比较高,所以除非明确地要求,否则不归类到此保护类别。



在全分布式电源适配器系统中要保护一些电源,通常采用共用一个总保护,可在全部系统的供电输入线处安装一个瞬变浪涌保护器。
