离线电源在干扰源抑制EMI |
图所示为电源适配器几个更为普遍的导致EMI问题的起因。 不能屏蔽开关器件和不能向变压器提供射频屏蔽是导致传导共模干扰的主要原因。 因去耦电容的大小有限制,这些干扰成分也是较难在滤波器中消除的。 差模或串模噪声更容易被电解储能电容旁路掉,相当大的去耦电容C3和C4被允许连接于交流电源两端。 共模射频干扰电流被绝缘漏电和寄生静电耦合或电磁耦合引入就近的接地面(通常是电源的机壳或外壳),见图1。3。3中的C~C,这些寄生电流将通过去耦电容C1和C流回到输入交流电力线形成回路。 因为源电压和源阻抗都很大,这种回路电流驱动源可近似为一个恒流源。因此去耦电容C1和C2两端电压可近似为一个电压源,它与干扰谐波频率的电流幅值和电容阻抗成比例:
Vhi=IiXc 式中,Vhi=谐波干扰电压; Ii=谐波频率干扰电流; Xc=C1或C2的谐波频率电抗。 假设绝缘漏电流可忽略不计。 电压源Vhi驱动电流流经串联电感L1、L2和L3,再流向输出线并经地线返回。正是RF电流的外部分量导致了外部干扰,也正因为如此它被标准所限制,必须要较小化。

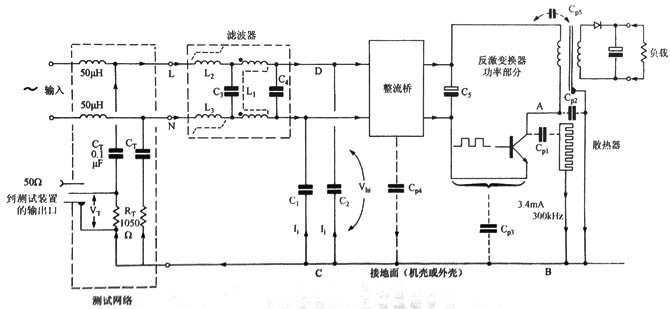

常见离线电源适配器中寄生RFI电流通路示例 文章转载自网络,如有侵权,请联系删除。 |
