开关电源适配器静电屏蔽

       开关电源适配器设计中较困难的问题之一，是将共模传导RF电流减少到一个可接受的范围之内。这种传导的电噪声问题主要由寄生静电和各开关元件与接地面之间的电磁耦合造成。接地面可能是机壳、机柜、接地线，具体取决于设备的类型。

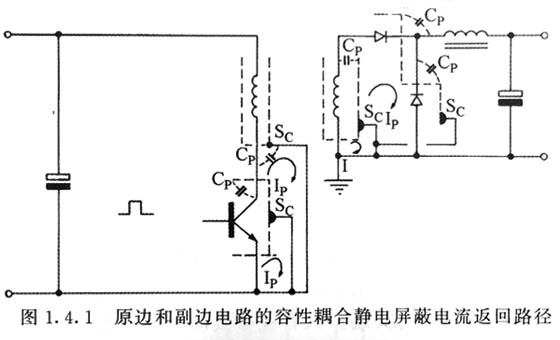

       设计者应该检验整个布局，识别出可能存在这些问题的区域，并在设计阶段引进合适的屏蔽方法。在后期阶段将会很难改正RFI设计不当的产品。对于反激式开关电源适配器的寄生耦合来说，典型问题区域如图1。4。1所示，图中指出了静电屏蔽的恰当位置。

       在大多数应用中，凡是高频、高压开关波形可能与接地面或副边输出有容性耦合的地方都要求有静电屏蔽。在散热器上安装开关晶体管租整流二极管而散热器又与主机壳接触，这些场合是典型的位置。此外，在有很大开关电流流过的元件或线路上，磁场和容性耦合都有可能产生噪声。其他可能有问题区域包括输出整流器、安装在机壳上的输出电容、在主开关变压器上的原边、副边以及磁心与其他驱动或控制变压器的之间的容性耦合。

应用于开关设备的静电屏蔽

       当零件安装在散热器上，而散热器又与机壳有热连接的时候，消除不希望有的容性耦合的常规方法是在会产生干扰的元件与散热器间放置一个静电屏蔽。这种屏蔽一般是例制的，必须与散热器和晶体管或二极管都绝缘由此屏蔽可捡拾容性耦合的交流电流并使之回流到输入电路的一个方便的参考点，对子原边元件来说，参考点一般是直流电源适配器线的公共负端，它在开关器件附近。对于副边元件来说，参考点一般是电流流回变压器副边的公共端。图说明了这一原理。

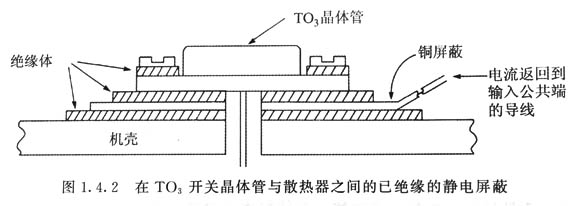

      图所示为一个TO3晶体管静电屏蔽的实例。这个原边开关晶体管具有高电压和高频开关波形，除非晶体管外壳与机壳之间有适当的屏蔽，否则将会通过它们之间的电容耦合一个很大的噪声电流。图所示的屏蔽安装布置中，铜屏蔽将会使寄生噪声电流流回输入电路，这样形成的电流回路不会把电流引向接地面。这个屏蔽不会通过电容注入任何显著的电流到散热器，它相对于机壳或接地面有一个相对小的高频交流电压。设计者会识别出可能出现问题的其他区域，在此区城可使用类似的屏蔽。
