高压晶体管较佳的驱动电路

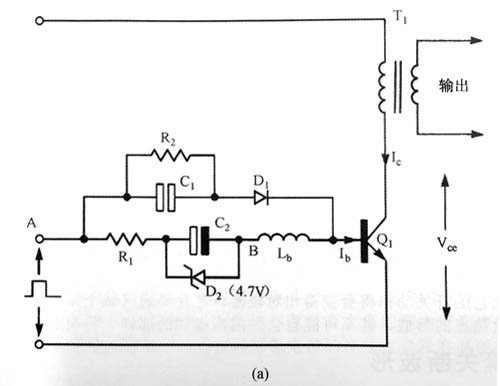

在图中显示了一个完整的基极驱动电路,同时在图中显示了相关的驱动波形。

它的工作原理如下。

 高压晶体管较佳的驱动电路


当输入A点的电压变为高电平时,电流首先流过C1和D1进入开关管Q1的基一射结,这个电流非常大,这时的限流电阻由电源适配器的内阻以及Q1的输入电阻组成,这样Q1将会很快导通。

当C1充电时,R1、R2、C2、电感L上的压降将会增加,同时在导通周期的其余时间L。上会形成电流。

注意:当电流流经L时,C2会一直充电,直到其两端的电压等于稳压管D2的稳压值。

此时D2导通,同时驱动电流较后由R1限流。R2的阻值相对较大,因此流过R1的电流就相对较小。

当驱动波形的下降沿出现的时候,D1关断,C1通过R2放电,在L4上流的电流逐渐衰减为零,然后会由于在B点的负电压形成反向电流。

C2很大,在关断期间保持了电荷。

因此下降沿时在Q1的基极一发射极上会慢慢地形成一个逆向电流,这个电流会一直存在,直到过剩的载流子被清除并且基极一发射极关断。

这时,Q1的基极电压在L4的强迫下会很快地变为负,同时会在基极一发射极间形成反向击穿。

基极一发射极二极管的反向击穿是非损害性的,它将基极一发射极电压钳定在击穿值直到L上的能量被消耗完。

对于各种各样的高压品体管来说,我们不需要都画出驱动电流波形,大部分驱动电路都能很好地应用这种驱动电流波形。

如果选择的晶体管不能承受基-射极击穿,那么就应该选择L和R3的值或者在基极一发射极之间并联钳位齐纳二级管来防止这种现象的发生。

工作在开关方式的电源适配器,由于开关器件的二次击穿可能是较基本的故障原因。
