充电器电路的工作

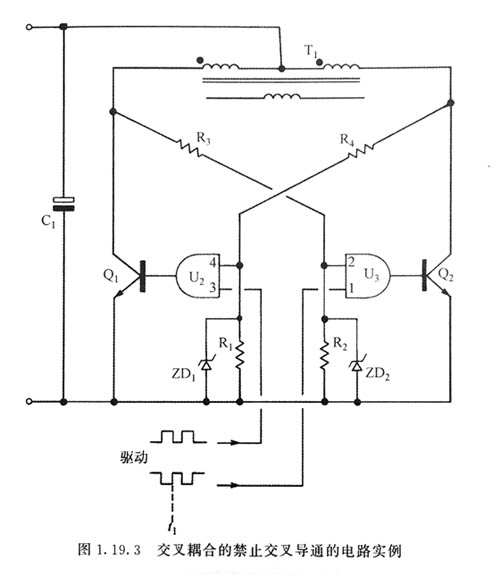

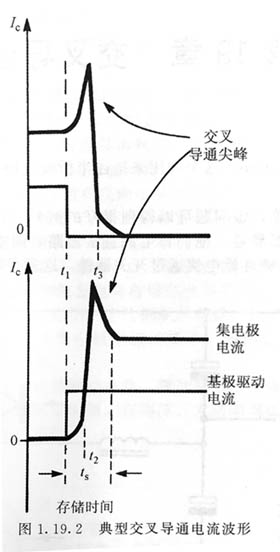

考虑图中Q2处于即将导通时（在驱动波形的t点上）的初始条件。在这个瞬间，门电路U的输入端1为高电平，这就为Q2的导通做好了准备。由于存在Q1存储时间，所以Q1仍保持导通，其集电极电压为低，使U3的输入端2为低。结果，U3的输出端的输出为低，Q2延迟导通，一直到Q1的集电极电压变为高。在Q1完全关断后，存储时间结束，Q2才会导通，就可以防止交叉导通。只有在Q1完全关断后Q2才会导通，相同的工作过程也会发生在U2上，在Q2完全关断后Q1才会导通。

值得注意的是：这两个与门的工作是一个自调整过程，它可适用于两个开关器件的存储时间变化的场合。因为是动态调整过程，容许完全导通角，也就完全免除了交叉导通。

从原理上来讲，上面所述的技术可以应用到半桥和全桥变换器中。但是由于半桥或全桥驱动电路中开关器件之间没有公共端，驱动电路稍显复杂。Q和Q集电极的电压摆幅经常超过控制电路的电压额定值，需要某种形式的电压钳位电路。此例中，齐纳二极管ZD1和ZD2提供了所需的钳位作用。

不是所有的控制IC都提供所需要的禁止输入端，这种功能也可以由外部提供给IC否则的话，就必须提供死区时间。

交叉耦合禁止技术的主要优点是将脉冲宽度控制范围从0扩展到100%，同时在遇到交叉导通问题时保持了信号的完整性。我们不应该忽略这些优点。
