充电器二级滤波器

如上充电器厂家所述,用一级LC滤波器要想完全达到平滑电压和去噪声的要求,特别是在反激变换器设计中,就必须选用昂贵的元器件。尽管如此,也只能获得很一般的高频特性。

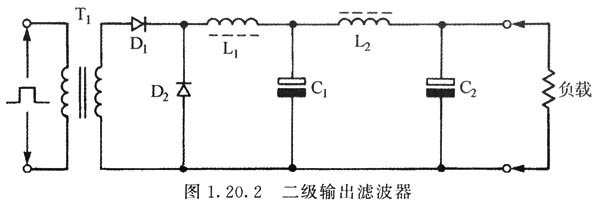

图显示了一个性价比更好的宽带滤波器电路,它是一个体积更小的二级LC滤波器,用来衰减高频噪声。因为第二级滤波器所需的电感和电容值都很小,L2和C:可以选择体积较小且较便宜的元件。另外,在第一级滤波器中L1和C1可使用成本更低的一般电解电容和电感器,既降低了整个电路成本,又改善了性能。



图中电容C1用于消除纹波电流和作储能之用,它与负载电流和工作频率有关。一般C1的取值是非常大的,但二级滤波器中使用的C1不要求是具有低等效串联电阻型的电容。

第一个电感L1被设计为能够通过较大的负载电流,具有较小损耗,工作在不饱和状态下。为使L1用较小的尺寸获得较大电感值和较小的电阻值,L1应采用多圈和多层的绕组结构。尽管这种绕组结构能够带来大的电感值,但是它也引起了相当大的匝间电容和低自激谐振频率。一般而言,L1合适的磁心材料包括有气隙铁氧体、坡莫合金、铁粉磁环及形状为“E-1”的硅钢片。L1的电感值要满足储能要求。

要求第二个电感L2在高频下有较大的阻抗和很小的匝间电容,具有高自激谐振频率。L:可以做成小的铁氧体磁棒、铁氧体缠线管、小的铁粉磁环甚至空芯绕组的形式。由于1上的交流电压值很小,为500mV数量级,一个不完全磁路的磁辐射是相当小的,也不会出现电磁干扰问题。铁氧体棒的电感可用普通铁氧体材料组成,因为大气隙可以防止磁心的直流饱和。

第二个电容C2的电容量值要比第一个C小得多。C被要求在开关和噪声频率时是低阻抗的,它不是用作储能的。在许多应用场合,C是由一个小电解电容和低感抗箔片电容或一个陶瓷电容并联组成。L和L是要流过大直流电流的元件,在这里更适合称它们为扼流圈,具体设计实例如下。
