高频扼流圈实例

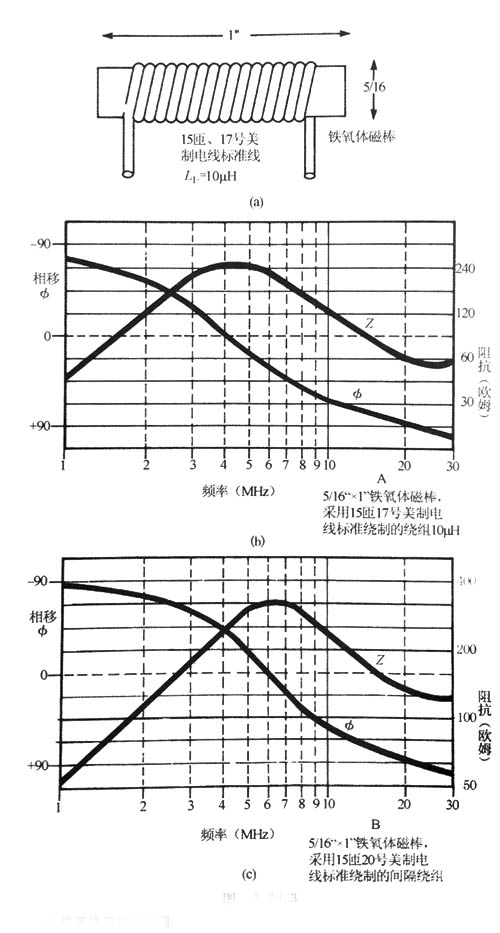

为了使高频扼流电感La有最好的性能，L2的匝间电容应该尽可能减小，图1。20。3a显示了一个1in长的铁氧体磁棒扼流圈，其直径为5／16in，绕组用17号美制电线标准（17AwG）线紧靠在一起绕15匝。图1。20。3b显示了扼流圈电感的相移和阻抗随频率变化的关系。在4。5MHz的自激谐振频率上，它的相移为零。

在图中的阻抗曲线显示了减少匝间电容后的改进情况。为减少匝间电容，在获得相同扼流圈电感条件下改变扼流圈的绕法，使绕组匝间间隙隔开绕在用10毫英寸聚酯绝缘胶带绝缘的磁棒上。图中显示了此扼流圈的特性曲线。

在第二个例子中使用了15匝20号AWG线，在每匝线之间都有一个空隙。从这个曲线可以看出，匝间电容的减少却导致了阻抗的增加，并使自激谐振频率上移到6。5MHz。采用这种滤波器有助减少高频噪声。

有一小部分高频干扰将经过PCB（印制电路板）或充电器引线寄生电感、耦合电容绕过滤波器，此时可选择较小的电容C2并尽可能地把它装在充电器输出端来减少这种影响。

谐振滤波器

通过选择适合的笔记本电源电容器使得其自谐振频率接近开关管的开关频率，便可得到最好的性能。

许多小型、低等效串联电阻的电解电容具有接近开关变换器典型工作频率的串联自谐振频率。在这个自谐振频率上，电容寄生的内部电感将与其有效的电容谐振而形成一个串联谐振电路。这时，电容的阻抗就趋于它的等效串联电阻。

图显示了470F，低等效串联电阻电容器的典型阻抗与频率的关系曲线。这个电容在30kHz时具有19mΩ的最小阻抗，利用在30kH时的自谐振效应可得到很好的纹波抑制效果。
