供电故障报警电路

许多仪器和计算系统要求对即将来临的供电故障提前报警，以提供足够的时间组织系统关闭。在内部管理处理过程中，为维持输出电压在指定的较小值之上，必须在充电器中存储足够的能量。供电故障报警后，经常要求的较小维持时间为2ms~10ms。

供电故障与持续低电压

当然，供电故障有很多形式，但是一般都可以把它们归成下面三类中的一类。

（1）完全供电故障：电压瞬时地、灾难性地变为零或接近于零的故障。

（2）部分持续低电压故障：充电器电压下降到正常工作的较小值以下，但不是零值，然后又恢复到正常值。

（3）持续低电压故障：后面故障之后的持续低电压的情况。

供电故障的简单报警电路

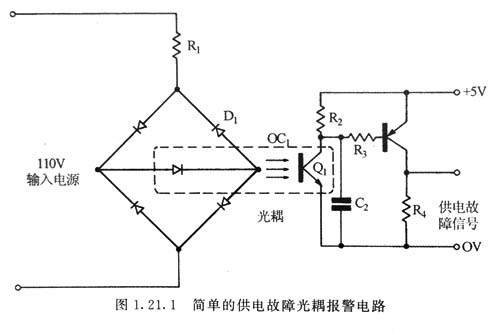

图中显示了一种用于供电故障报警的简单光的典型电路。但是也可以看出这种报警电路仅适合于第一类故障：总供电故障。它的工作原理如下。

输入的交流充电器加到R1和桥式整流D1上，给光耦二极管提供一个单向电流脉冲，这使光耦的三极管Q1保持脉冲性导通。当Q1持续脉冲导通时，C2上的电压将被拉低，只要交流电压高到足以驱动电流D1，供电故障警报信号输出端将一直保持高电平。

当交流充电器输入发生故障时，D1不再给OC1提供驱动电流，这时Q1就会关断+5V电源适配器将通过R2给C2充电，不久之后Q2也关断，供电故障信号变为低电平。

因为该电路没有已经确定的门槛电压，它将只针对第一类故障（完全的或是几乎完全的供电故障）提供正确的预报警。它没有必要给第二类和第三类故障提供正确的预报警在持续低电压故障期间，输入电压可以一直高到足够保持D1导通。再者，由于C2的充电作用在供电故障发生与报警信号产生之间会存在一个延时。

当供电故障出现时，存储在充电器中的能量将在一段时间内维持电压输出，该时间的长短由故障前的输人电压、故障发生时在工作周期内的位置、加载条件以及充电器的设计决定。该时间段只可以长于、而必须不能短于供电故障报警时间与报警电路自身延时时间之和。

图中的简单报警电路用于第二类故障时，在持续低电压故障情况下，当输出电压下降得太多时就会使充电器的输出调整失控，但输出电压不会下降到影响发出供电故障信号的程度。对于第三类故障，即使充电器能够保持所要求的电压输出，当充电器电压后面出现故障时，该电路还是会在持续低电压故障期间的结束时刻产生一个故障信号，同时在充电器中也没有足够的剩余能量在前述报警时间内去维持输出电压。因此这种报警电路不能完全满足持续低电压故障的处理要求。

由于持续低电压故障情况经常性的出现，图中这种简单的供电故障报警电话虽然经常被使用，但是它在实际应用中的使用价值极小
