动态供电故障报警电路

更为复杂的动态供电故障报警电路能够处理持续低电压的故障情况。许多这种类型的电路正在得到应用，考察几种普通报警技术的一些优点与缺点是很有用的。

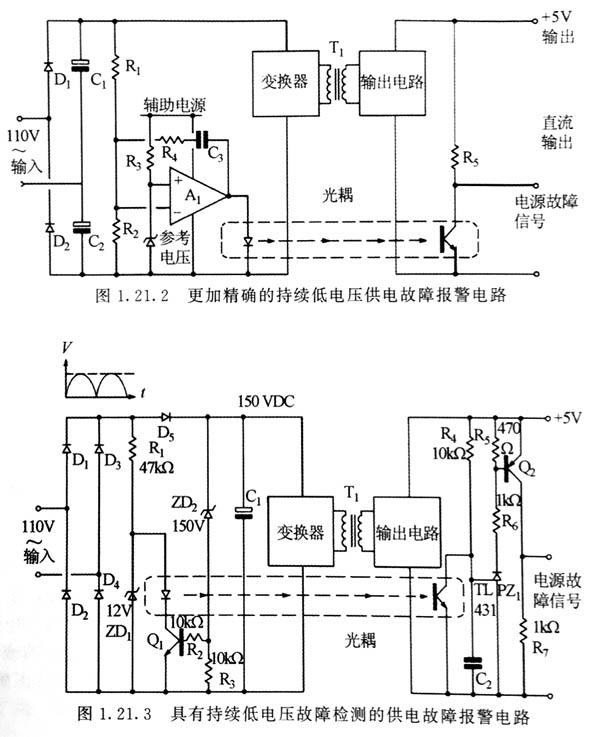

图所示的两种电路对上述各类故障都能提供完善的故障报警功能。

在第一个例子中，充电器变换器储能电容器C1和C2上的直流分压与一个参考电压通过比较放大器A1进行比较。设充电器是在满负载工作情况下的，如果充电器电压下降引起此分压值也下降，一直下降到充电器恰好提供前述保持时间时所对应的分压值时，放大器A1的输出变高，给光耦提供驱动，产生故障报警，即报警电路的输出端变为低。

这是一个定义非常明确且可靠的报警系统。在输出电压下降前，要求所设计的充电器在低于正常较低工作电压，即较低输入电压的情况下，提供足够的保持时间，确保规定的报警时间。为了满足这个要求，需要使用更大、更昂贵的充电器，原因如下。

对于充电器来说，当电压等于或者大于指定的较小工作充电器电压时不应报警，所选的报警电压必须低于较小的直流电压，一般此直流电压定义为在满载时较低充电器电压情况下的电压，它可以通过C1与C2上的电压取得。

在满载情况下，为了提供所需要的保持时间，即使充电器电压值低于正常值，变换器从较低的电容电压获取的电量必须持续地提供全部充电器电压输出，因此就要求使用大的存储电容和大额定电流值的输入元件，而这会使得充电器变得更大且更昂贵。

再者，这个较复杂的电路设计，有可能在处理第二类故障的持续低电压故障情况时会产生一个假的供电故障报警。在持续低电压故障继续一段时间后充电器恢复正常，在充电器恢复前，电容电压降到低于较小警报电压值就会引起故障信号。很清楚，在这种情况下只要储能电容上的能量达到一个临界值，那么就只能产生一个故障信号。尽管在较后输出故障前充电器可能恢复，但在此刻必须产生一个故障信号，因为系统根本就不知道充电器会及时地恢复。

该报警电路设计有一个优点，那就是输入电压短的瞬态变化到输入临界限制值以下时不会引起故障报警，因为储能电容不会在短时间内快速的放电到临界电压。另外一个优点就是，在轻负载、高输入电压时，在电容放电到临界电压以及供电故障报警产生之前，有个较长的延时。

此系统对输入的瞬变有很大的抑制作用，这消除了虚假的、不必要的故障报警。延时时间可以动态地调整以适应负载和输入电压的环境。

图显示的是一个与前述动态系统有类似优点的电路，但该电路不用辅助充电器和比较放大器。该电路可用于如图所示的主变换器整流过的充电器中，或者经过适当的元件调整后用于辅助充电器变换器的充电器中。它的工作原理如下。

桥式整流器D~D4提供一个单向的选加正弦波输入给由R1、ZD1组成的分压支路。同时这个输入电压也加到二极管D5上。

峰值交流输入电压经过D3整流后就会把能量存储在电容器C1中。通过ZD2和Q监视C1上的直流电压，并正常偏置Q以使其导通。

在每半周期内，整流二极管会隔断C1上的直流电压，也允许在R1、OC1以及Q2上的压降下降至零，即R1、OC1以及Q1上的电压随输入电压的变化而变化。因此，即使C1上的直流电压为高，在Q1导通的情况下，OC1还是会在每个周期的一小段时间内。

如果Q1关断时间超过3ms，就会产生故障报警。当C上的电压下降到使Q21和OC1关断。关断的临界电压，这种故障报警就出现，而这种临界电压是由ZD来决定的。另外如果输人充电器完全失效超过3ms，这时报警电路就会不顾充电器中主要储能电容C的充电状态而输出一个充电器失效的警报信号，在这种情况下OC是关断的，如果输入充电器失效，会引起R1和OC1供电失效。

只要C1上电压值超过指定的较短保持时间所要求的较小值，那么齐纳二极管ZD将导通且Q1也导通。在每个半波周期内，加在R1上的充电器电压超过几伏时OC1就导通给C2提供了一个放电脉冲，阻止了C2充电到PZ1的2。5V参考电压。在2。5V时，PZ和Q1都将导通而输出一个故障信号，只要C1上的电压在指定的较小电压之上而且充电器没有失效，那么这个重复的脉冲放电行为就会一直持续。

如果输入充电器电压失效，或者C1上的电压下降到引起持续低电压故障规定的维持ZD2导通的较小值以下，Q1和OC1保持关断，C2脉冲放电也会停止。接下来，C2开始充电，使得PZ1和Q2导通，输出供电故障报警信号。如果OC1的关断时间超过3ms就会报警。延时时间可以很好地确定，即从OC1关断到充电器通过R4对C2充电到PZ1的门槛电压2。5V之间的时间。在此电压时PZ1导通，驱动Q2导通，产生一个供电故障的高电平信号，整个过程都属于延时时间。

如果发生供电故障，即使C充了电，Q1仍保持导通，没有供电给R1和OC1，也会产生一个报警信号。该电路能对供电故障快速响应和提前报警，充电器不需要太长的保持时间。
