独立的供电故障报警模块

前述的两种供电故障报警电路必须是充电器电路的一部分，因为它们的工作取决于直流输入端的工作电压。图1。21。4中显示了一种电路，该电路接到交流充电器输入端直接运行，它不依靠任何其他充电器。

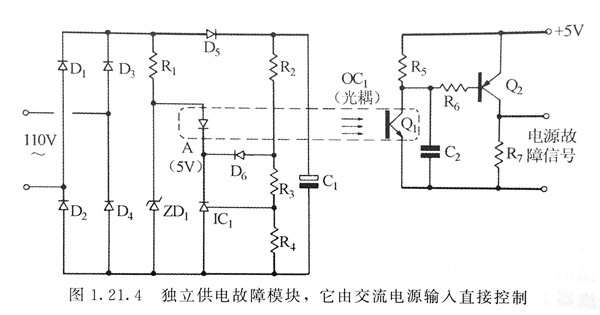

图独立供电故障模块，它由交流充电器输入直接控制

这个电路有它自己的桥式整流器D1~D4，它提供单向选加正弦波输入电压到电阻R1ZD1以及光耦二极管OC1和1C1电路。倘若电容C1上的电压高于较小临界值，TL431分压调整集成电路1C1将导通，把A点电压调整为5V（注意，此时二极管D4导通，钳位R3和R4上的电压并维持A点电压为5V）。

如果整流后的输入电压经过R1降压后其值大于5V，在每个半波周期内OC1将导通晶体管Q也导通，同时也给C2提供了一个放电脉冲。这个脉冲的重复行为阻止了C的充电过程，R3和R4上有电流流过使Q2导通，报警信号输出仍然保持为高电平。这种情况就说明电路处于正常状态。

如上所述，只要OC1的关断时间超过3ms，那么C2就会充电，就会产生故障信号如果C1上的电压下降到维持OC1导通的临界值或者交流充电器输入故障出现时，就会出现这种情况。

这个电路比上述系统要更精确，有更好的温度系数，此分压调节器1C1有一个精度更高的内部参考电压，该电路所提供的功能与图中所示的电路相似。

对于由R2、R1、R4以及C1组成的分压网络来说，其时间常数应该远远小于充电器原边电容的放电时间常数，确保在出现持续低电压故障时，在充电器下降而失去调整功能之前能够提供一个故障报警信号。

反激变换器的供电故障报警

虽然简单的供电故障报警电路有很多缺点，但它还是可以应用到反激变换器中的，因为反激变压器在正向上只起一个纯变压器的作用，即它提供一种隔离的、变换的电压输出，此电压正比于所加的直流电压。

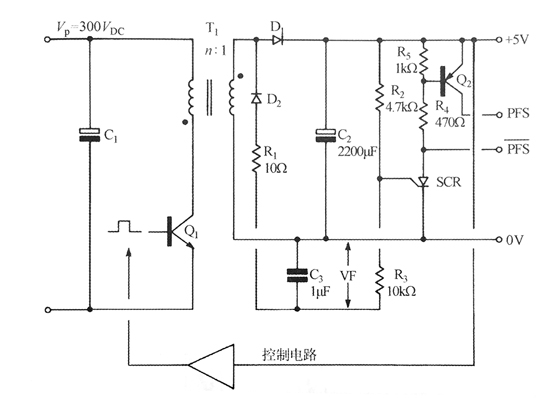

图显示一个简单的单输出反激式充电器功率模块，它的输出电压为5V。在T反激模式下，二极管D1导通并给C2充电，输出所要求的5V电压。用普通方法可以控制电路调整工作周期来保持输出电压不变。

在电路中增加一个二极管D2和一个电容C3，在T1正激模式时使D2导通，在C3上能形成电压V=VP／n，即V正比于充电器输入端的电压VP。

通过合理选择由R2、R3组成的分压网络，使晶闸管SCR在输入电压度为临界较小额定电压时导通。注意，这种方法可获得对输入瞬变低电压的良好的抑制作用，直到输入端电容C1放电到所规定的较小报警低电压临界值时才发出报警，在轻载或是输入电压过高的情况下将提供较长延时。

在这个电路中，可选择供电故障信号PFS输出为高电平或低电平。

电阻R1是C3充电的限流电阻，用来阻止漏感尖峰电压的峰值整流。开关接通时，一个小的R1就能阻止竞争不定状态的出现，还具有较快的响应速度。在输出一个故障信号后，必须关闭充电器和复位晶闸管SCR。该电路简单却有优良的特性。
