高效辅助电源适配器

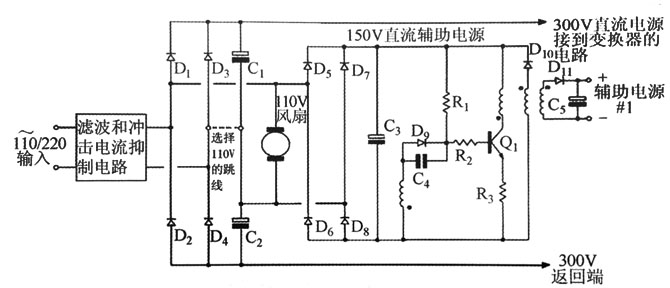

       图中显示的是前面电路的更有效的版本。此电路使用分立元件的桥式整流D~D2消除变换器中馈电电阻R1和R2上的功耗。这样的电路设计对交流110V／220V两种供电电压下的工作是非常有用的。电压选择跳线的两个位置用来选择是在110V还是在220V交流电源适配器下工作，整流管D~D2可以有效供给110V电压。此例中，有效的110V交流电源适配器还可给110V冷却电风扇供电，因此相同的电风扇可在两种输入电压值下工作（为了满足安全要求，电风扇的绝缘等级应该能适合在较高电压下工作）。

        用110V交流制冷风扇的自激振荡反激型辅助电源适配器变换器，可适用F110V交流制冷风扇，它可在两种输入电压下使用

        注意：当工作电源适配器是220V交流电源适配器输入时，应去掉C1与C：之间的跳线。在这种情况下，300V直流电源适配器的负载必须超过风扇和辅助电源适配器负载才能保证在C1与C2的中点能够进行直流复位。因此该电路只适合于其输出保持较小负载的应用场合。尽管大多数应用中风扇和辅助变换电路产生的纹波电流负载可能只占总负载的很小的百分比，但还是应选择合适的电容C1与C2以能承担这种纹波电流负载。

主变换变压器驱动辅助电源适配器

      很明显当主变换器工作时，主变换变压器的一个绕组能够提供所需的辅助电源适配器。在电路启动期间需要有一些手段能够给控制电路提供辅助供电。那么在下面的章节中就介绍几种启动方法。

低噪声分布式辅助变换器

使用高频正弦波功率分布式系统

       前面讨论的辅助功率系统采用了硬开关方法（方波）。这种系统的缺点是开关边沿很陡，容易辐射出高频噪声并耦合至主控系统的分布导线和变压器中。

       现代大功率系统的趋势是使用嵌入式微控制器和工业接口系统连接至其他电源适配器和计算机控制系统。这种系统通常使用多层PCB，或许还需要几种不同的且相互隔离的辅助电源适配器。显然，任何注入到内部或外部辅助电源适配器或控制线的高频噪声都是不允许的。

       虽然良好的布局和滤波能够将硬开关系统中的有害噪声减小至可接受的水平，但更有效的方法是使用高频正弦波系统，这种系统的开关边沿不是特别陡，所以不会产生过量的高频噪声。本章将研究一个20W的正弦波系统。
