稳压电源适配器的并联工作

不管是开关型稳压电源适配器还是线性稳压电源适配器，它们的输出电阻都很小，一般情况下小于lmn。因此如果多个这样的电源适配器并联工作，具有较高输出电压的电源适配器将提供主要的输出电流。这种过程会一直持续到该电源适配器供电进入限流点，在限流点上电源适配器的电压将下降，允许下一个较高输出电压的电源适配器开始提供电流，依此类推。

因为电源适配器输出电阻太低，只要电源适配器输出电压有一个极小的几毫伏变化就产生大的电流变化，不可能通过单独调整输出电压来保证并联工作中的分流。一般来说不希望电流不平衡，因为这就意味着当一个电源适配器单元可能过载时（整个电源适配器会在全部工作时间内以限流方式运行），第二个并联电源适配器单元可能只输出电流额定值的部分电流。

使并联单元分担几乎相等的负载电流，有几个方法。

主从工作

在两个电源适配器并联运行的模式中，要选择一个指定的主电源适配器，这种安排可以给剩下的其他并联电源适配器单元提供控制和驱动电压。

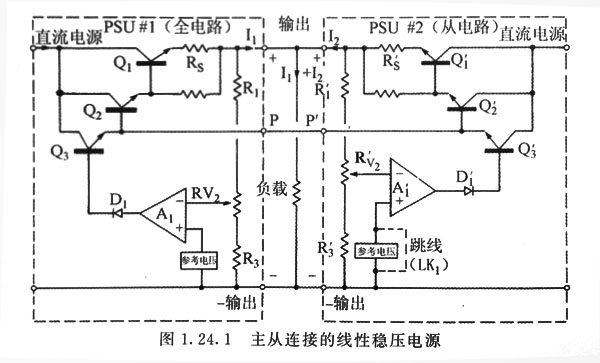

图是普通的主从连接电路图，两个电源适配器并联连接，此电源适配器可以是开关电源适配器也可以是线性电源适配器，两个电源适配器都向一个公共负载提供电流。通过一个连线把两个电源适配器互相连接起来，通常这是指P端连接，此端连接把两个电源适配器的功率级连接在一起。

主电源适配器单元决定输出电压，输出电压通过VR2来调节。从电源适配器单元的输出电压设置得很低（它可通过LK1使用外接参考电压）。当放大器A输出电压为低时，二极管D将反偏关断，Q关断，此时由PSU1的Q通过P端连接给Q2提供驱动。驱动晶体管Q必须要有足够大的驱动电流满足所有并联单元的驱动要求，因此并联电源适配器单元数量是有限制的。一般，驱动容量要满足至少五个并联电源适配器的驱动要求。

在该电路中，从电源适配器单元作为一个电压控制电流源来用。由发射极分担电阻Rs、Rs’的压降提供均流。两个功率晶体管的基极发射极电压有较大的不同，均流精度不太高。对于此类电路均流精度的典型值为20%。

主从设置法的主要缺点就是：如果主电源适配器单元故障，那么所有输出也将不能工作。个电源适配器单元有故障，通过P端直接连接的两个并联电源适配器单元将都不能工作。
