多输出反激开关电源适配器

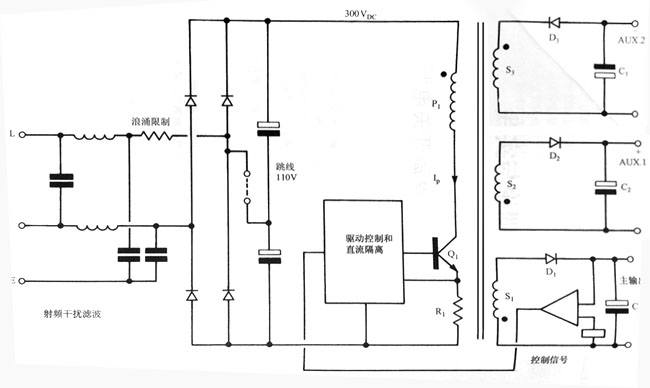

图所示为一个三输出反激电源适配器的基本电路。

反激单元在一个变压器中组合了隔离变压器、输出电感器和续流二极管的作用。这种电磁集成组合使该电路具有非常合理的成本和高效稳定的直流输出。

对于要从一个电源适配器中获取多个半稳定输出的多输出应用场合，该技术特别有用。其主要缺点是有大的纹波电流流过变压器和输出元件，使效率降低。由于这个局限性，通常将反激变换器的功率限制在150W以下。

设计者应注意为Q添加负载线整形元件（缓冲电路），使Q1工作在安全工作区内。

期望特性

从图所示的例子可见，主输出是闭环控制的，因此完全可调。而辅助输出仅为半调节，可提供的电源适配器和负载调节精度约为士6%。若需要好的调节，需增加附加的副边调节器。

在反激电源适配器中，虽然开关变换器效率高，但副边调节器通常是线性耗能型的。对小电流输出，标准的3端IC调节器特别有用。由于主输出闭环控制前置调节器提供的预调节，线性调节器中的能耗减至较小。在某些应用场合，闭环控制调节器可同时控制2个或更多的输出。

由于大多数低成本反激变换器不具有附加的副边调节器，超规格的要求是不可取的这种变换器的主要吸引力是简单和经济，但是如果为了要满足高精度性能而附加其他电路的话，这些优势将会消失。对于要求较高的应用场合，设计者应考虑那些更加成熟的、具有较高性能的多输出电路结构。

输出纹波和噪声

要得到较低的纹波输出，在靠近输出端增加一个小的LC噪声滤波器，常常可替代原副边储能位置上的昂贵的低ESR电容器。

例如，一个典型的5V、10A电源适配器可以在图2。1。1中单级滤波器C1、C2和C2的位置使用较高级的低ESR电容器，但是很少能得到小于100mV的纹波值，但在C1、C2和C的位置使用低成本的标准电子电容器，通过增加高频LC输出滤波器，可以相对容易地将纹波值保持在30mV以下。该方法相当有效并且经济（见第一部分第20章），应该明白在反激变换器中，由于不需要储存能量（如在正激变换器中）可以使用相当小的电感器。

同步

在固定频率的反激电路中，提供了一些将开关频率与外部时钟同步的方法。在某些应用场合，这种同步减小了干扰问题。
