反激变换器的两种工作方式

工作方式

在反激变换器中可清楚确认的两种工作方式如下。

（1）“完全能量传递”（不连续方式），这种方式将在能量储存阶段（导通时间）将所有能量储存在变压器中而在反激阶段（=关闭”时间）传递到输出

（2）“不完全能量传递”（连续方式）。这种方式在导通时间结束时，储存在变压器中的一部分能量一直保持到下一导通时间开始。

传递函数

那些具有两种工作方式的小信号传递函数差别很大，本节中要对它们分别讨论。事实上，当需要大范围的输入电压、输出电压和负载电流时，反激变换器需要工作（和稳定）在完全和不完全两种能量转换方式，因为在工作范围的某些工作点，两种工作方式会产生冲突。

由于工作方式变化时传递函数发生变化，并且将变压器、输出电感器和续流二极管的作用合并于一个单元，故反激变换器的设计是较困难的。

电流控制

在脉宽调制中引入电流控制使控制环路的稳定变得非常容易，特别是对于完全能量传递方式。因此在反激系统中推荐使用电流控制。可是，电流控制不能消除不完全能量传递方式中的不稳定问题，这是因为该方式的传递函数中存在有“右半S平面零点”。这要求控制环增益在低频时发生改变，减慢瞬态响应。

工作原理

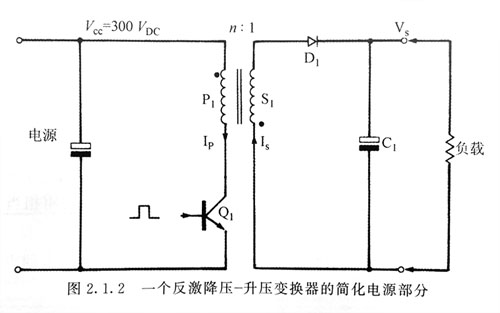

在图电路中，300V的直流整流电压经过变压器P1的原边，用单个开关管Q进行开关控制。控制电路中控制信号的频率固定，通过调节Q1管的占空比以维持主输出电压恒定。该电路可以工作在完全或不完全能量传递方式，这取决于占空比和负载

储能阶段

通过分析图中基本单输出反激变换器的行为，很容易理解能量储存的过程。

当晶体管Q1导通时，变压器所有绕组的起始端为正，输出整流三极管D反偏而关断；因此Q1导通时，副边绕组中无电流流过。

在这个储能阶段，只有原边绕组有效，可将变压器当作简单的串联电感器；因此该电路可进一步简化为图

从图可知，Q1导通时，原边电流会以以下特定速率增加：

式中，Vcc=电源适配器电压；

Lp=原边电感。

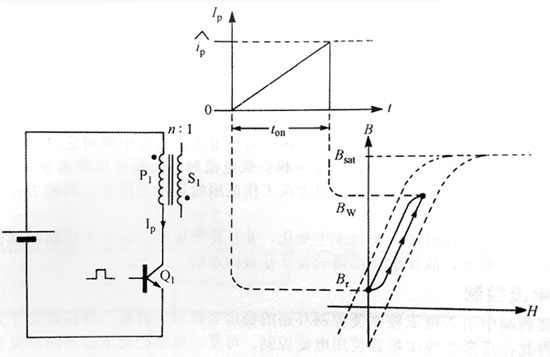

该方程表示在Q1导通期间（ton），原边电流线性增加。期间磁心中的磁通密度从剩余值B，增加到其峰值工作值B，图表示了相应的电流波形和磁通密度的变化。
