能量转换方式（充电器反激阶段）

       当充电器Q1关断时，原边电流要降到零。如果相应的磁通密度一△B不变化，变压器安匝数就不变化。随着磁场密度向负方向变化，所有绕组中的电压将反向（反激作用）。

       副边的整流二极管D1会导通，并在副边产生电流。该电流从副边绕组的起始端流向终端，因此副边（反激）电流在绕组中的流动方向与原来的原边方向相同，但其幅值由匝数比决定（安匝数保持不变）。

       在稳态条件下，二极管D1导通前副边感应电动势（反激电压）的值必须超过C1两端的电压（输出电压）。此时，流过副边绕组的反激电流有较大起始值I，在此Is=nIp是变压器匝数比，l是Q1关断瞬间的原边电流值）。反激期间反激电流将向零减小。

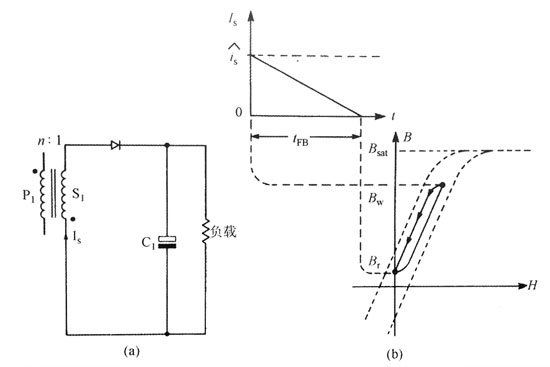

       由于反激期间Q关断，变压器原边不通，原边绕组可以忽略，则此充电器电路简化为图表示了反激期间副边电流波形。

（a）储能换相期间（反激期间）的等效副边电路

（b）反激期间的副边电流波形和磁场

         在完全能量传递条件下，反激期间总是小于关断期间，反激期间磁心中的磁通密度将从其峰值工作值B。减小到剩余值B，。副边电流也将以由副边电压和副边电感所决定的速率衰减，因此

式中，Vs=副边电压；

          Ls=副边电感。
