确定电源适配器工作方式的因数

电源适配器完全能量传递

      如图所示，如果反激电流在Q1的下一导通周期之前达到零，系统工作于完全能量传递方式。即导通期间储存在变压器原边电感中的所有能量，在下一储存周期开始之前，即在反激期间全部传递到输出电路。如果反激电流在Q的下一导通周期之前没有达到零，则系统工作于不完全能量传递方式。

电源适配器不完全能量传递

       如图中所示电路，如果反激电流在导通期间增加，关断期间相应减小，则导通期间变压器储存的能量较多。稳态工作时，该多出来的能量在关断期间分离出来。如果输入和输出电压保持恒定，可以看出负载电流必然增加以转移多余的能量。

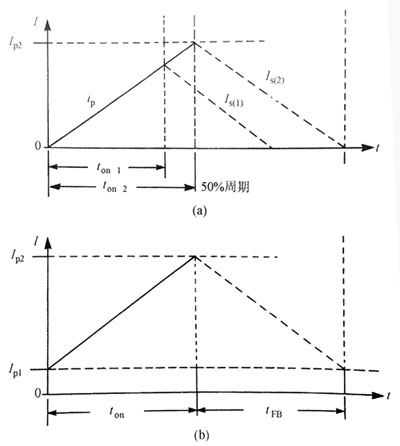

       因为原、副边的电压和电感为常数，输入、输出电流特性的斜率不会改变。更进一步，在稳态时，正向和反向增加到变压器的伏秒必须保持相等。因此增加导通期间，如图所示，会建立一个新的工作条件。

       如果在此情况前负载增加，导通期间开始时电流不为零，它等于关断期间结束时的值（具有允许的匝比）。由于反激阶段结束时，部分能量保存在磁场中，这称为连续工作方式或不完全能量传递。由于副边电流波形的面积大于直流部分，故负载电流必须更大，以保持稳态条件。

      注意：“不完全能量传递”期间整个系统的情况不会混乱，因为在稳态条件下，导通期间输入到变压器的所有能量将在反激期间传递到输出。

      本例中，增加导通期间，引起从完全到不完全能量传递的转换。可是，以下等式表明事实上工作方式是由4个因数控制的，即输人电压，输出电压、古空比以及变压器的比。

      如前所述，在稳态条件下，导通期间磁通密度的变化必须等于反激期间磁通密度的回返变化。因此

       从该式可以看出，如果要建立磁通密度的稳定工作点，原边的每匝伏秒必须等于副边的每匝伏秒。

      正向时，控制电路调整导通时间以确定原边峰值电流，可是在反激期间，输出电压和副边匝数是常数，反激期间必须自调节，直到建立起相对于变压器磁通密度的新稳定工作点。它可以继续调节直到下个导通期间开始。

       在下个导通期间之前，反激电流在临界点刚好达到零，占空比或负载的进一步增加会使系统从完全向不完全能量传递方式转移，在该点，不需要进一步增加脉宽来传递更多的电流，其输出阻抗变得非常低。因此，变换器的传递函数变成一个低阻抗双极点系统。
