自激振荡直接离线反激变换器 |
本节电源适配器厂家跟大家讨论的变换器从功率变压器取正反馈形成振荡。 由于简单和低成本,这些变换器为低功率的多输出需求提供了某些较经济的解决方案。如果设计得好,可以得到极为有效的开关动作和可靠的性能。大量困扰驱动变换器的问题,特别是交叉传导与变压器饱和都由于自激振荡自身结构的原因而得到克服。由于总是工作在完全能量传递模式,能够非常容易应用电流型控制,因此可以得到快速、稳定的单极点闭环响应。 由于自激振荡变换器需要较少的驱动和控制元件,故成本极低。注意,好的滤波设计和变压器屏蔽使该变换器适合于计算机、视频显示终端以及类似需求的应用。 有一种倾向认为这些简单的装置在专业电源适配器应用中并不具有真正的竞争力。这种误解可能是由于某些早期自激振荡设计的性能较差而引起的。还有在一些应用中并不希望考虑工作频率随负载和输入电压而变化。可是由于输出是直流,在大多数应用中只要提供高效的输入和输出滤波以及磁屏戴即可,工作频率并不是一个问题。

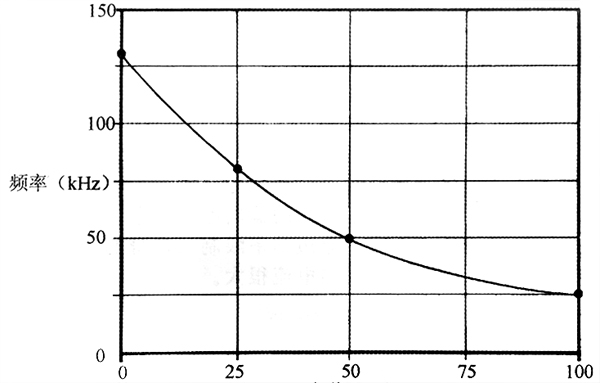

复读机电源适配器工作种类 有3种工作状态。 A类,导通时间固定,关断时间可变。 B类,关断时间固定,导通时间可变。 C类,导通、关断时间可变,速率(频率)固定。 这些种类在性能上的主要差别如下。 轻载时,A类将工作于极低的频率。 负载较大时,B类将工作于低频。 C类具有更理想的特性,因为负载从满载降到大约20%负载时,频率维持合理的常数值。低于20%负载时频率通常逐渐升高,见图。
