自激振荡反激变换器主要参数

元件的成本应非常低,它在经济同时还具有良好的可靠性。

由于功率晶体管在规定的安全电流值上动作,故变换器的变压器可以设计在非常接近较大磁通密度限制的条件下工作。当要发生饱和时,控制电路会作出反应,终止其导通脉冲(频率自动调节到磁心不会饱和的较高的值)。这种自动保护能力让设计者可自由使用较大磁通范围,需要时可使用有较少原边匝数的效率较高的功率变压器。

该电路总是工作于完全能量传递模式,所以通过使用电流型控制提供了自动过负载保护,并改善了系统性能电流型控制在第二部分第7章和第三部分第10章中有更全面的解释。

完全能量传递模式(不连续模式)避免了具有“右半平面零点”的稳定性问题。

主变压器上的附加绕组为控制电路提供隔离的辅助电源适配器,或提供辅助输出。用于再生反馈的绕组还可用来产生附加电源适配器。

光耦器或控制反馈通道上的控制变压器提供输入和输出间的隔离。

该技术的潜在缺点是频率会随负载或输入电压的变化而改变。但只要有足够的输入和输出滤波,并且合理放置或屏蔽电源适配器使绕组元件的磁辐射不干涉邻近元件的工作,这就不会成为问题。

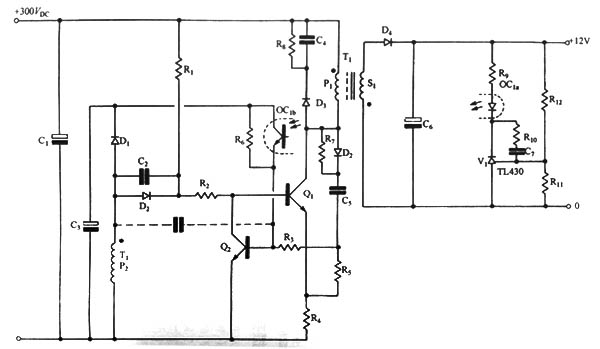

 自激振荡反激变换器主要参数

这种电源适配器已成功用于视频显示设备,并在许多应用中取代了固定频率和同步电源适配器设备。



不规则振荡

在本应用中,“不规则振荡”是指产生大量脉冲输出后接着停振,然后又产生许多脉冲输出并反复的情况。“不规则振荡”的起因是轻载时正确的开关作用需要非常窄的较小导通期间。可是由于晶体管有储存时间,在轻载条件下该较小导通期间所具有的能量多于维持输出电压恒定所需的能量,因此由于大量脉冲产生,输出电压逐渐增加。由于在某些点渐进控制失效,控制电路只能完全关断品体管,接着出现停振期间,直到输出电压恢复到正确值。如果有较好的驱动设计,有较小的储存时间,除了在负载低于2%或3%时不规则振荡”都不会出现。无论如何,这是一种非破坏性的情况。
