低功率自激振荡辅助变压器设计

 桌面式电源适配器低功率自激振荡辅助变压器设计

步骤1,选择磁心尺寸

变压器尺寸的选择应满足功率传送的需要。见图但更常见的是对于很低功率的应用场合,选择的实际尺寸应有合理的原边匝数和导线规格。还有,如果原副边要求绝缘时,磁心必须足够大以满足绝缘或漏电距离的需求。

举例

下面的例子中,输出功率仅3W,按实际绕组而不是温升考虑来选择磁心。将以西门子N27材料、尺寸为EF16的磁心为例。

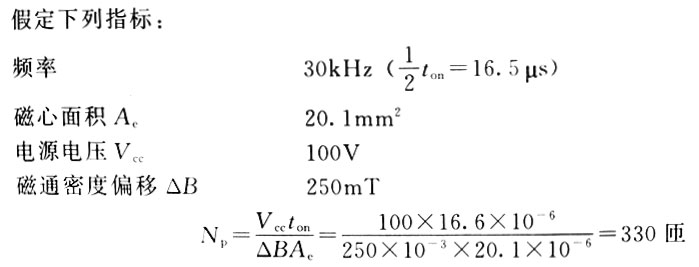

步骤2,计算原边匝数



由于本例中使用相等匝数的双绕组,所以反激电压等于正激电压。



步骤3,计算反馈和副边匝数

选择的反馈绕组应产生大约3V的电压以确保对于Q1的快速开关作用有足够的反馈量。





输出电压是12V,允许0.6V的二极管损耗,则副边电压是12.6V。

因此



步骤4,计算原边电流

输出功率是3W,假定效率是70%,则输入功率是4.3W。

因此Vcc=100V时的平均输入电流是

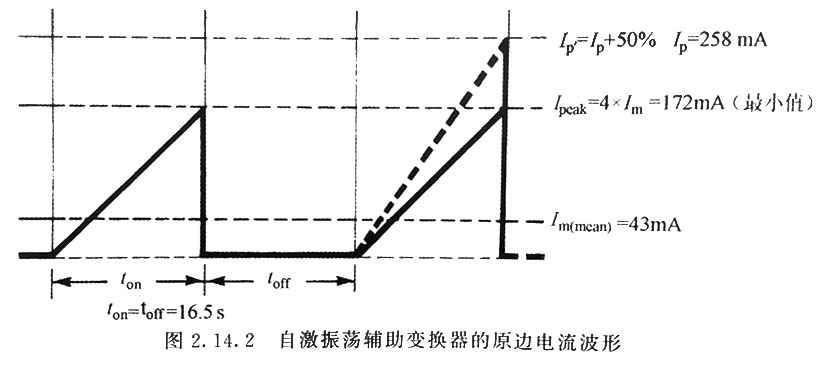

对于完全能量传递系统,原边电流是三角波形,可以计算其峰值电流。反激电压与正激电压相等,所以导通和关断时间也相等。





实际的集电极电流应至少超过该平均电流计算值的50%,以保证D2在整个反激期间维持导通。这就确定了反激电压,并产生快速的开关作用。由于能量二极管D2恢复多余的反激能量并将其返回手机充电器,故仍能保持高效率。因此本例中,原边电流增加50%,需使用较低的电感:



步骤5,确定磁心气隙(实验方法)

在变压器磁心中放置0。25mm的临时气隙。将变压器接入电路并使系统带假负载工作于所需的功率。根据要求的周期调节变压器气隙(集电极电流的斜率和传送的功率)注意,



选择电阻R1以产生可靠的启动,选择电阻R3以产生需要的基极驱动电流。这些值取决于Q1的增益。图中给出的参数是一个小的5W充电器的典型值。

选择R2使其当集电极电流达到253mA时切断驱动(在该点基极电流已降到零)

因此



较后,调节R2可以得到要求的工作频率。





确定磁心气隙(利用计算和公布的数据)

根据图从电流的斜率和所加的电压值可以计算要求的电感值,如下:



现在可以计算要求的A1系数(nH/匝2):

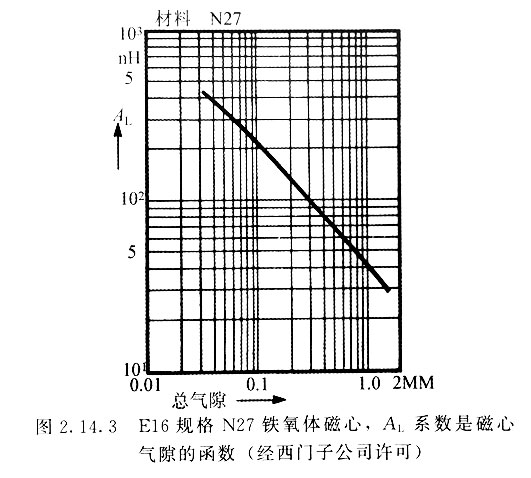

根据图2。14。3(为E16磁心建立的数据),可以得到A1=59nH时需要的气隙。

图中给出的气隙是0.6mm(0.024in)。
