电源适配器可靠性工作10大误区

司空见惯的经验性的东西，其实我们都很多都是错的，而这一旦用于设计，电源适配器可靠性可想而知。所以说“电路设计器件选型，先论证其不可行性，慎谈可行性；电源适配器设计比拼的不是谁的设计更好，而是谁的设计更少犯错误”。
电源适配器可靠性工作10大误区

误区1、电源适配器故障=电源适配器不可靠
英规电源适配器出现问题，有时候并不是研发的问题，曾经有案例，面向国内中等以上发达地区的设备，因为在国内用的不错，所以出口到了哥伦比亚，但在那里频频故障，故障的原因在于中国中国大陆中等以上发达地区的海拔都比较低，所以高海拔地区，设备的气密性受到了挑战，设备内外压差增大泄露率增加。
项目立项时只考虑了低海拔，所以人家的设计是没问题的，您老总就这样要求的嘛，谁决策了拿这个型号出口哥伦比亚，他才是罪魁祸首，如果管研发的老总参与决策而没提出反对意见，他简直就是较大的罪人，毕竟销售的高管决策不懂技术还是可以原谅的，技术副总的错误则是无能。电源适配器可靠性是“规定的时间、规定的条件下，完成规定功能的能力”。读者一定细细品味这个定义，格物致知，看看谁能格这个定义的时候能达到更多的致知。
使用现场的条件常常超过了规定的条件，而这个超出很大可能是隐含的。

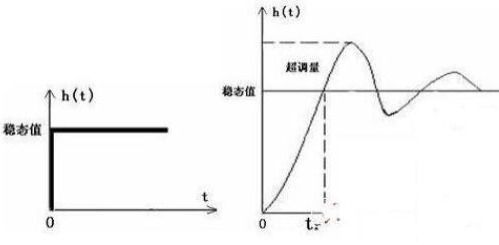

误区2、过渡过程=稳态过程
《一条影响着电源适配器可靠性和社会和谐的曲线》介绍很能说明此图的内容。
电源适配器可靠性工作10大误区

误区3、降额很容易做到，没啥问题
降额谁都会，如画画，谁都会，但不是谁都能靠画画生存。详细道理可查阅本博客的文章《电源适配器的降额设计》，这里仅作一简单总结：
1.同功能、但不同工艺的器件降额系数不同；
2.可调器件和定值器件降额系数不同；
3.负载不同，降额系数不同；
4.同规格导线在多匝和单匝应用时降额系数不同；
5.部分参数不可降额；
6.结温降额不可遗漏

误区4、Ta，器件可放心使用
器件损坏为何常被称之为“烧”？原因就是器件失效大都是热失效，具体注意事项有两点，第一，器件环境温度≠整机环境温度，器件环境受到机箱内其他器件散热的影响，一般器件环境温度比整机环境温度要高。第二，大家能回想到本次演讲开头的第三个问题，详情查阅本博客的文章《器件环境温度与负荷特性曲线的常见错误》

误区5、电源适配器可靠性跟机械、软件专业无关
安装、布线、布局、喷涂的处理都会影响电气性能电磁兼容、虚焊、散热、振动噪声、腐蚀、接地都和结构有关软件的防错、判错、纠错、容错处理措施可避免机械和电源适配器缺陷问题

误区6、器件很简单，Datasheet有无无所谓
做设计时一定要拿到所有器件的Datasheet，然后阅读其上的所有图形图表和参数，较后实在设计上和这些曲线建立联系。如下图是二极管的V-I特性曲线，设计时需要谨慎确认该器件在我们电路中的静态工作点。

误区7、可维修性跟我无关
电源适配器可靠性工作的目的是什么？是赚钱。赚钱靠什么？开源和节流，开源难，节流易，不要总想着从材料费上省，材料费省了，维修费高了，从早死换成了晚死，早晚还是死，何必呢？莫不如早死早托生。较好的方式就是重视可维修性，省掉这部分费用。这是货真价实的利润。

误区8、制程控制不好是没有好的工艺人员
制程控制不好不仅仅是工艺人员的问题，这是一条价值链的建设过程。设计工程师对器件的要求、采购工程师的厂家选择、检验环节的控制内容应该设计上对器件关键指标的部分、检测方法不应引入元器件的失效机理和损伤、装配环节也不应引入损伤(波峰焊炉温控制，手工焊接台面的防静电处理等)、出厂检验环节应该检查器件参数漂移可能会导致电源适配器故障的部分内容、维修环节不应引入失效。由上可以看出，出现问题哪是区区两位工艺工程师能保证得了的。所以总结出具体的做法是建立一致性，一致性的前提是设计人员提供充分、有主次的技术信息，工艺仅仅是依据设计图纸和设计文件来保障制造可靠性无限逼近于设计可靠性。

误区9、MTBF值与单台具体机器的故障率的关系
MTBF是宏观、统计的概念，单台机器故障是微观、具体的概念。客户较喜欢问一个问题“你这个电源适配器的MTBF值是10000小时，那我买你的这一台是不是10000h内就不会出现问题？”
这是一个关公战秦琼谁更厉害的概念，让我说他俩的换算关系，您先告诉我是1km大还是1kg大？

误区10、加强测试就可解决可靠性问题
此问题既然能名列十大误区之一，其定义自然是错误的。总结有三：
1、有些问题通过模拟测试实验根本测不出来。
2、测试手段=工程计算+规范审查+模拟试验+电源适配器仿真
3、通过温度加强试验的结果计算不出对应的低温工作时间；
