串接PNP型晶体管的低功耗线性调整器

网站首页 » 新闻 » 公司动态 » 串接PNP型晶体管的低功耗线性调整器

串接PNP型晶体管的低功耗线性调整器

电源适配器的串接PNP型晶体管的线性调整器较小压差可降低至小于0.5V。因此，电源适配器可以获得更高的效率，其原因结合图分析如下。
图为串接NPN型晶体管的情况。晶体管基极要求注入电流（Ib），产生电流的电压必须高于（V。+Vbe），约为（V0+1）。若基极串接一个电阻，则电阻输入端电压必须高于（V0+1），以使电流流过。而较经济易行的方法是用初始直流电压向基极电阻供电。

但是，15W电源适配器初始直流电压（网压低限输入时对应的纹波谷值）不能与（V0+1）（额定基极输入电压）太接近。而且，串联电阻R的阻值必须很小，以使大电流输出时仍可提供足够的基极电流。在这种情况下，当网压高限输入（V-V）很大时，R将向基极提供过大电流，使大量电流转向电流放大器而加大其损耗。正是因为存在上述问题，所以要求网压低限输入时对应的纹波谷值电压必须比输出电压保有2.5V的较小压差，以使R基本成为恒流电阻，流过R的电流在整个输入网压波动范围内基本不变。
然而，12w电源适配器若串接PNP型晶体管，如图（b）所示，由于驱动电流是由公共地端经电流放大器获得，所以不会出现上述问题。V和V的差值只受串接晶体管V。-曲线弯度（knee）的影响，这使串接PNP型晶体管时的较小压差可降低至小于0.5V，从而提高了效率，特别是在低电压、大电流的应用场合效果更明显。

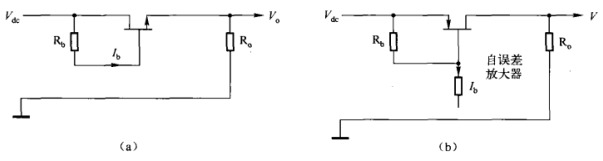

（a）串接NPN型晶体管的线性调整器。基极驱动由V经R提供，R的电压一般较小为1.5V以提供足够的基极电流，这个电压加上基射极电压就产生2.5V的较小压差。
（b）串接PNP型晶体管的线性调整器，基极电流l是由公共地端经电流放大器获得的，较小压差不要求大于2.5V，甚至可以取更小的压差。

串接PNP型晶体管的集成线性调整器现市场上有售，但电源适配器价格很高。就集成电路制造工艺而言，在同样芯片上集成较大电流的PNP型晶体管比集成较小电流的NPN型晶体管更困难。
将NPN型晶体管放在负极回路中也可以获得同样的效果，这需要将正极作为公共端（在单路输出电源适配器中这种电路很容易实现）。
由以上分析可知，线性调整器存在固有的缺陷，这也是目前为什么要发展更复杂的开关电路，以构造轻量小型、高效的电源适配器。
