开关电源适配器的功率因数校正

使用功率因数校正技术的目的就是要消除这些窄而陡的电网电流脉冲。这些陡的电流会引起频射干扰（RF1）问题，更严重的是，它的有效值比所需的负载输出功率值要大，这造成滤波电容的温升提高并降低了其可靠性。

功率因数
当电压和电流为直流时，我们很熟悉功率的概念，这里V的乘积即为功率。但是，在交流的情况下功率的计算没有那么直接。
交流情况下我们熟悉RMS（平方和的平均值的均方根，即有效值）的概念，HMS是根据任意的电压或电流波形通过电阻产生的热量与直流电压或电流通过该电阻产生的热量相等来定义的。
但是，对于交流输入：输△电压有效值与输人电流有效值的乘积为视在功率，当为纯电阻负载时这也是有功功率。
在正弦电压电流情况下，与负载两端电压垂直的输入电流分量（ sina）不向负载提供功率。在交流输入开始的一段时间内，这表现为从输入电源适配器抽取功率并暂时存储在负载的感性器件里，而随后这部分存储的电流或能量回馈到输入电源适配器。这些不向负载提供功率的电流也会在输入电源适配器的内部和输入线路的电阻上消耗功率。

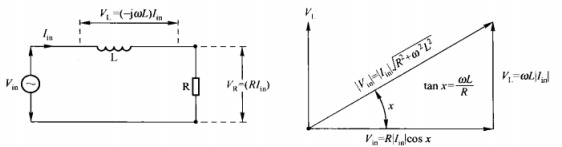

功率因数一词源自基本的交流电路原理。当正弦交流电源适配器给感性或容性负载供电时，负载电流也是正弦的，但是比输入电压滞后或超前一定的角度x。实际传递到负载的功率只有VCost。与负载两端的电压同相位的输入电流分量（lcox）向负载提供功率。功率因数定义为comx。有功功率由视在功率与功率因数乘积所得。输入电网电流的无功分量和有功分量如图所示。

在交流电路术语里，监控电源适配器功率因数是由输入电压和输入电流之间的相角的余弦值决定的。对于纯电阻性负载电路，输入电压和电流之间没有相位差，功率因数是1。如果电流滞后或超前于输入电压，则只有和负载电压同相位的输入电流分量提供功率给负载。
在交流电路理论中，cosx的大小就是功率因数值。一般希望保持功率因数尽可能接近于1，也就是说，保持输入电网电流为正弦波并且和正弦电网电压同相位。获得这种效果的方法称为功率因数校正技术。
本章介绍的功率因数校正电路，能使输入端的电网电流正弦化并和输入电网电压同相位而且能消除谐波。这些技术对电网供电的15V电源适配器是非常有用且必须实行的。

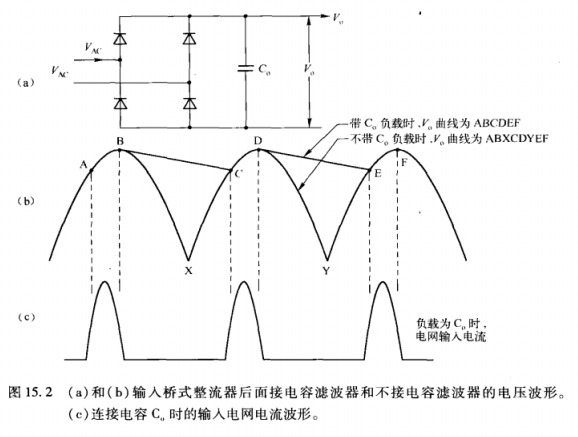

强制使用功率因数校正技术是因为输入电流严重畸变。例如，桥式整流器后加电容滤波引起供配电系统和发电机设备过多损耗图。
