电源适配器的典型波形

在前面适配器研发制造厂商已给大家列出出各拓扑关键点的电压和电流波形。在许多情况下这些都是理想波形。电源适配器设计的初学者可能会问，实际波形与这些作为绝大部分设计基础的理论波形究竟有多接近。
至于这些波形是如何随电网电压和负载电流波动变化的；接地总线上是否有噪声尖峰等问题将会产生；由于实测形态，设计者会问电压、电流是否有波形的瞬态衰减振荡；波形的前后沿是否有抖动。他们还会问，变压器或电感的置位伏秒数和复位伏秒数是否完全相等；漏感尖峰的形状如何；既然输出电感和反激变压器设计是要获得特定的电流波形，那么得到的实际波形与理论波形有多接近；既然高频下大部分功率开关管的损耗是由导通和关断时高电压和大电流的重叠造成的，那么这种现象是否可以在示波器中观察到；是否会看到某一类的波形畸变等。
对刚开始学习高频电源适配器波形的设计者来说，给出某些主要拓扑的关键点实际波形或许是非常有益的。以下波形都取自功率回路，即从功率管输入到输出滤波器输出的回路。因为这是大部分能量流通的路径，是绝大部分故障容易发生的地方。

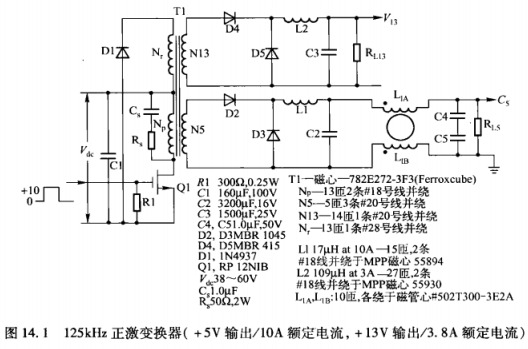

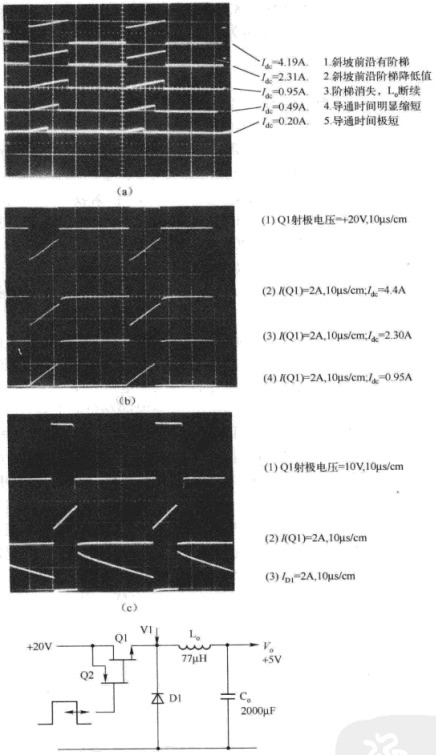

下面所选拓扑的电路波形都是常见拓扑的波形，如正激变换器、推挽变换器和反激变换器这些表明了输出电感工作在连续或不连续模式对电路的影响，如图所示的波形图。
这里未考虑电网供电的AC120V或22V输入的离线式变换器。那些使用网压整流供电的电源适配器与通信电源适配器相比，相应各点上的波形基本相同。只是网压整流供电电压比通信电源适配器的高，使电压波形幅值增大，电流幅值减小。
所选电路的工作频率都高于100kHx，由通信用直流电源适配器供电一这种电源适配器的额定电压为48V，最低电压为38V，最高电压为60V。所有情况下的输出功率都低于100W，因为功率更高时，电压及电流波形只是幅值有所不同，形状基本不变。由于这里给出的波形都取自通信路由器电源适配器直流输出，所以波形的相位与幅值抖动比由网压整流供电的小。离线式变换器使用的整流电压中有电网频率脉动，将造成幅值纹波。反馈环在纠正输入网频纹波时会造成脉宽抖动。
由于所有波形均采集自 MOSFET管的电路，因此没有展现开关管的存储时间延迟的影响。所有情况下反馈环都开环，功率开关管由预定频率脉冲驱动。对应不同的直流输入电压（38V、48V、60V），采用手动调整脉宽，以使5V主输出等于5。00V，就类似闭环反馈。同时，将不同脉宽下主输出为5。00V时的对应辅输出电压测量记录下来。

所有图中的功率管都由控制芯片UC3525驱动。通过直流稳压电源适配器给误差放大器的输出端（芯片9脚）供电，以保证不同直流输人电压下+5V主输出等于5.00V。
