开关电源不同于线性电源适配器，前者调整管工作在通、断状态，后者调整管工作在线性状态。电源适配器通过控制调整管的通、断时间实现稳压。电源适配器的优点是体积小、重量轻、功耗小、稳压范围宽，效率可高达80％～90％。调整管功率损耗小，散热器也随之减小。英规电源适配器工作频率在几十千赫兹甚至几百千赫兹，滤波电感、电容元件可用较小的容量，允许的环境温度也可以大大提高，广泛应用在各种电子设备中。本章主要介绍电源适配器的基本构成、分类及工作原理，让读者对电源适配器有一个初步的认识。
稳压电源适配器的比较
电子设备离不开电源适配器。电源适配器供给电子设备所需要的能量。电源适配器的性能、质量直接影响着电子设备的安全可靠运行，故此对电子设备电源适配器性能、质量的要求也越来越高。现有的电源适配器主要有两大类：串联线性稳压电源适配器（简称线性电源适配器）和开关稳压电源适配器（简称电源适配器）。这两类电源适配器各具特色而被广泛应用。

线性电源适配器的结构与特点

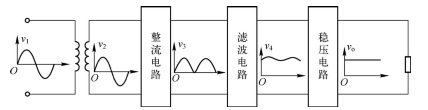

线性电源适配器的组成框图及输出波形如图所示。

图线性电源适配器的组成框图及输出波形
线性电源适配器通常都是由电网所提供的交流电，经过变压、整流、滤波和稳压环节而得到。其各个部分电路的作用如下：
①电源适配器变压器——将220V电网电压转换为整流电路所需要的交流电压值，而少部分电路采用电容降压，如遥控电风扇电路。
②整流电路——将交流电压转换为脉动直流电压。常用的整流电路有半波整流电路、全波整流电路和桥式整流电路。
③滤波电路——将脉动直流电压转换成较为平滑的直流电压。线性电源适配器中常用的滤波电路有电感滤波、电容滤波和阻容滤波，其中较常用的是电容滤波。
④稳压电路——将直流电源适配器的输出电压稳定，基本不受电网电压或负载的影响。在线性电源适配器中常用的稳压电路有二极管稳压、串联稳压。其中，串联稳压有现成的集成电路，如固定电压输出的集成电路有LM78××，LM79××等，可调电压输出的集成电路有LM317和LM337等。

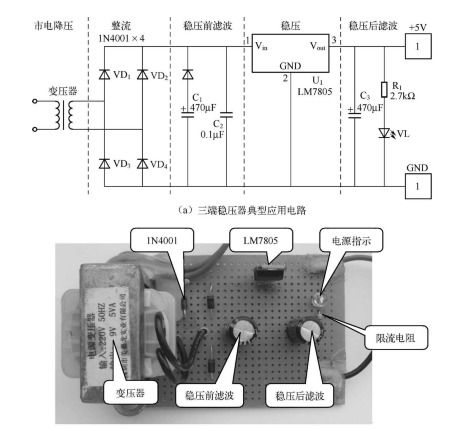

图为包含市电降压、整流、滤波和稳压4个功能模块的线性稳压电源适配器。

4个功能模块的线性稳压电源适配器

线性电源适配器的优点是稳定性好、瞬态响应速度快、可靠性高、输出电压精度高和输出纹波电压小；缺点是工作频率低，所采用的工频变压器、滤波器的体积和重量都较大。调整管工作在线性状态，功耗大、效率低，需要加装散热器。在一般情况下，线性电源适配器效率均不会超过50％，但它优良的输出特性，在
