5V直流稳压电源适配器设计实例

在电子电路中，多数都需要稳定的直流电源适配器进行供电。直流稳压电源适配器作为电子技术常用的设备之一，广泛地应用于教学、科研等领域。传统的多功能直流稳压电源适配器功能简单、控制困难、可靠性

低、干扰大、精度低且体积大。本项目所介绍的固定式单电源适配器直流稳压电路与传统的稳压电源适配器相比，具有操作方便、电压稳定度高等特点。

设计任务
设计一个简单的直流稳压电源适配器，将市电转化成直流稳压+5V电源适配器。

打印机电源适配器基本要求
能够提供稳定的+5V直流稳压电源适配器。
较大输出电流为1A，电压调整率≤0.2％，负载调整率≤1％，纹波电压（峰－峰值）≤5mV（较低输入电压下，满载）。
具有过流及短路保护功能。

总体思路
许多电子产品如电视机、电子计算机、音响设备等都需要直流电源适配器，电子仪器也需要直流电源适配器，实验室更需要独立的直流电源适配器。为了提高电子设备的精度及稳定性，在直流电源适配器中还要加入稳压电路，因此称为

直流稳压电源适配器。典型的直流稳压电源适配器主要由电源适配器变压器、整流电路、滤波电路和稳压电路等几部分构成。电源适配器变压器把50Hz的交流电网电压变成所需要的交流电压；整流电路用来将交流电变换为单向脉动直流

电；滤波电路用来滤除整流后单向脉动电流中的交流成分（即纹波电压），使其成为平滑的直流电；稳压电路的作用是当输入交流电网电压波动、负载及温度变化时，维持输出直流电压的稳定。

系统组成
固定式单电源适配器直流稳压电路整个系统主要分以下四个部分。
降压电路：利用变压器对220V交流电网电压进行降压，变为所需要的交流电压，以满足+5V电源适配器输出的需要。
整流电路：将交流电压变为单方向脉动的直流电压。
滤波电路：去掉整流电路输出的直流电中的纹波，将脉动的直流电压转化为平滑的直流电压，主要利用储能元件电容来实现。
稳压电路：清除电网波动及负载变化的影响，保持输出电压的稳定。
系统模块框图如图所示。

模块详解
1.整流电路
它是全波整流的一种方式，称为桥式整流电路。该电路使用四个二极管，变压器有中心抽头。单相桥式整流电路的变压器中只有交流电流流过，效率较高。利用两个半桥轮流导通，形成信号的正半周和负半周

。使用有中心抽头的变压器则可以得到正负两个电压输出。

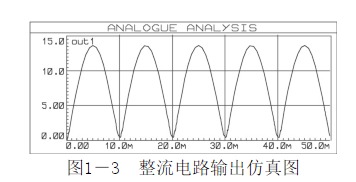

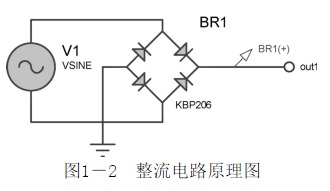

整流电路原理图如图1－2所示。整流电路输出out1端输出波形，仿真结果如图1－3所示。
