电源适配器滤波电路

电容滤波一般负载电流较小，可以满足放电时间常数较大的条件，所以输出电压波形的放电段比较平缓，纹波较小，输出脉动系数S小，输出平均电压UO大，具有较好的滤波特性。把电容器和负载并联，正半

周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。电路在三端稳压器的输入端接入电解电容C1=1000μF，用于电源适配器滤波，其后并入电解电容C2=4.7μF用于进一步滤波。在三端稳压器输

出端接入电解电容C3=4.7μF用于减小电压纹波，而并入陶瓷电容C4=100nF用于改善负载的瞬态响应并抑制高频干扰（陶瓷小电容电感效应很小，可以忽略，而电解电容因为电感效应在高频段比较明显，所以

不能抑制高频干扰）。滤波电路如图所示。

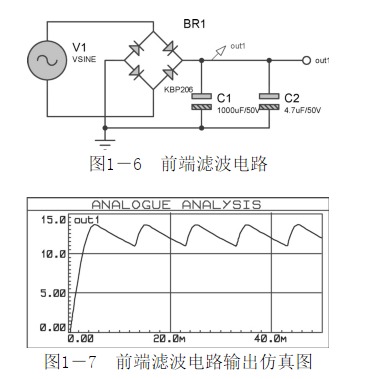

为了验证滤波电路的效果，以前端滤波电路（见图）为例进行分析。前端滤波电路输出out1端输出波形，仿真结果如图所示。

为了验证65W桌上型电源适配器滤波电容的效果，在原电路输入基础上将滤波电容C1改为100μF，输入信号依然为15V、50Hz的交流信号，设置方法如图所示。利用软件图表功能仿真out1端输出波形，如图所示。

如图所示，滤波电路中电容大小直接影响电路的滤波效果。若将电容值设置过小，电路的滤波效果也会减弱。
综上所述，输入的交流信号经整流电路整流，又经滤波电路，后面将稳定有效的电压由out1端传输至稳压电路模块。可见，滤波电路在电路设计中是十分重要的。
