10W音频播放器适配器应用电路

本文所讨论的低功率电源适配器主要针对输出功率10瓦的音频产品充电适配器系统。此适配器设计特点

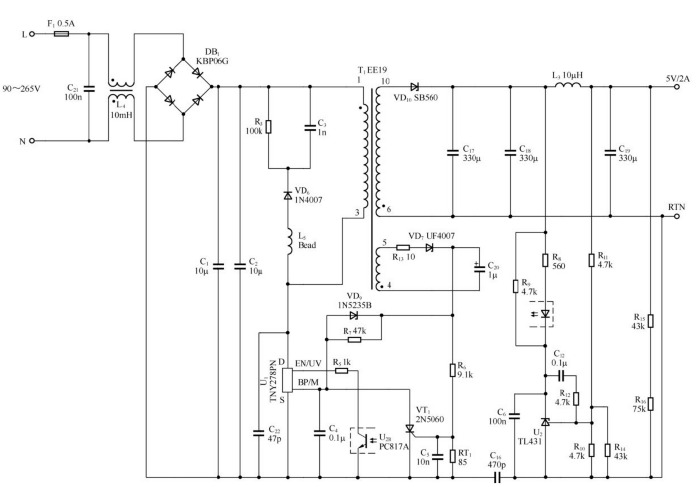

图所示电路适用于通用输入电压范围，具有极高的效率，符合适配器CEC能源之星对带载效率的要求（要求为70.7%，可达到72.5%），空载时低输入功率（在交流输入电压为230V时低于200mW）；具有充足的EMI裕量，符合CISPR-22/EN55022B的EMI限制，EMI裕量大于10dBmV；具有增强保护、过压锁存保护（OVP）以及过热锁存保护（OTP）功能。

2．适配器工作原理
图所示的反激式电源适配器使用了TNY278PN(U1)，在90～265V交流输入电压下的输出为5V/2A。选择光耦构成反馈回路，以实现准确、严格的输出稳压。反馈信号馈入U1的EN/UV引脚。U1通过开关控制来调节使能与禁止开关周期的比率，从而达到调节输出电压的目的，使变换器的效率和负载的关系特性得到优化。U1的锁存关断特性可以提供输出过压保护。一旦因元件故障而造成反馈环路开环时，会使输出电压升高，从而影响到C20上的偏置绕组的输出电压。一旦超过VD9和BP/M引脚电压的总额定值（约为12.5V），电流便会流入BP/M引脚。当此电流超过6.5mA时，将触发锁存关断电路。断开交流输入后，MOSFET开关将被禁止，直到BP/M引脚电容（C4）放电到4.8V以下。U1内部集成了142°C热关断电路，VT1、C5、RT1和R6还可以提供单独的内部环境温度过高保护。随着RT1温度的升高以及由此引起的电阻增大，VT1门极的电压也将升高。一旦超过门极电压及电流阈值，VT1便会导通，这样将下拉U1的BP引脚电位并禁止开关。VT1的维持电流由U1的内部电流源提供，该电流源通常在启动时为C4充电。要进行复位，必须断开交流输入，以使流经VT1的电流下降到指定的维持电流水平之下。

3．适配器设计要点
①VD6要选择快速二极管，通过恢复漏感能量来提高效率。
②为了防止空载功耗增加或误触发OVP，应仅在输出电压超出标准稳压范围时选择VD9进行导通。
③应选择低门极电流和低维持电流的VT1器件。

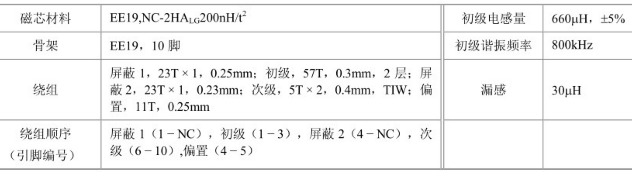

④U1的可选电流限流点允许对电流限流点和器件大小进行优化，以适应环境温度。例如，在开放式结构应用中，将C4从0.1μF更改为10μF后就可以使用TNY277PN器件。图9-23所示电路中变压器的参数见表。
