什么是电源适配器

首先，从电源适配器概念先了解，电源适配器电路是电力电子电路的一种。通常我们把电力分为交流（AC）、直流（DC）两大类。它的工作原理是由交流输入转换为直流输出。因此，基本的电力电子电路就可分为四大类型，即AC－DC电路，DC－AC电路，ACAC电路，DC－DC电路，见表。AC－DC电路和DC－AC电路一般比较容易理解。对于AC－AC电路，可以变换的对象有频率、相数、电压和电流等。对于DC－DC电路，可以变换的主要对象是电压和电流。电力电子电路中的核心元器件是电力电子器件，它们一般都工作在开关状态，这样可以使损耗很小，这是电力电子电路的一个显著特点。

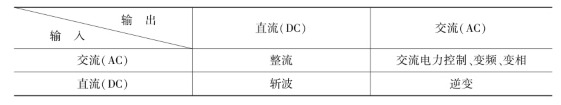

表电力电子电路的基本类型

顾名思义，电源适配器就是电路中的电力电子器件在开关状态工作的电源适配器。这样一来，如果把由表1－1的四大类基本电力电子电路都看成电源适配器电路，则所有的电力电子电路也都可以看成电源适配器电路。而实际中，电源适配器所涵盖的范围远比表中的范围要小得多，如整流电路中的相控电路就不属于电源适配器范畴。

电源适配器的基本构成

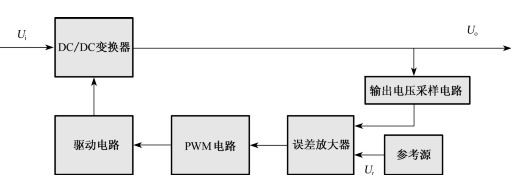

电源适配器一般由外壳、电源变压器和整流电路构成，其中DC/DC变换器用以进行功率转换，它是电源适配器的核心部分，此外还有启动、过流与过压保护、噪声滤波等电路。输出采样电路（R1，R2）检测输出电压变化，并与基准电压Ur比较，误差电压经过放大及脉宽调制（PWM）电路，再经过驱动电路控制功率器件的占空比，从而达到调整输出电压大小的目的。

DC/DC变换器有多种电路形式，常用的有工作波形为方波的PWM变换器以及工作波形为准正弦波的谐振型变换器。
对于串联线性稳压电源适配器，输出对输入的瞬态响应特性主要由调整管的频率特性决定。但对于开关型稳压电源适配器，输入的瞬态变化比较多地表现在输出端。在提高开关频率的同时，由于反馈放大器的频率特性得到改善，电源适配器的瞬态响应问题也能得到改善。负载变化瞬态响应主要由输出端LC滤波器特性决定，所以可以利用提高开关频率、降低输出滤波器LC乘积的方法来改善瞬态响应特性。

还有，我们要了解了电源适配器的注意事项，因为解了电源适配器的注意事项，我们就能意识到用电安全性，就可以避免用电安全事故等相似悲惨剧的发生。
