USB手机充电器 | ||||||||||||||||||||||||||||||||||||||||||||||

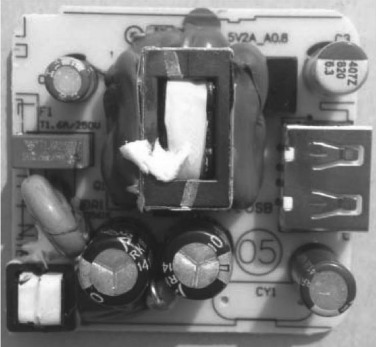

图为USB手机充电器。产品规格:输入AC100~240V,50Hz/60Hz,0.5A(MAX);输出5.0V@2A。

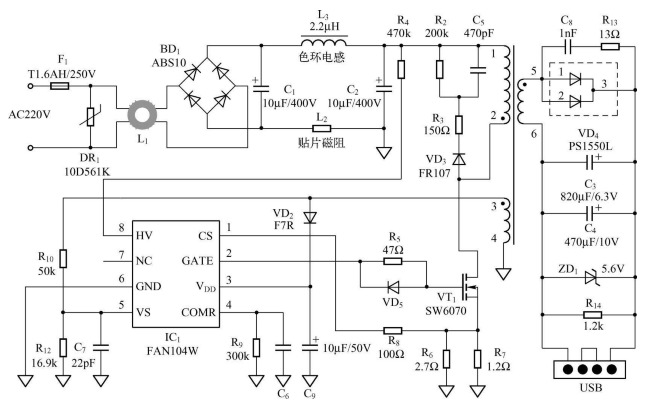

图为USB手机充电器电路原理图,采用Fairchild公司出品的一次绕组反馈(PSR(3))控制器FAN104W。 变庄器上的一绕组线,通过这个绕组上的电压、电流变化确定电路的工作情况,从而来调整电路的工作稳定。一次绕组反馈(PSR)与传统二次绕组反馈光耦和TL431的结构相比,节约了电路板上的空间,降低了成本。在省去了光耦和TL431等元器件之后,为了实现高精度的恒流/恒压(CC/CV)控制特性,必然要采用新的技术来监控负载、电源和温度的实时变化及元器件的同批次容差,这就涉及一次绕组调节技术、变压器容差补偿、线缆补偿和EMI优化技术。 (1)高压启动 市电经F1(延时保险丝)输入,经DR1(绿色压敏电阻)过压保护和共模扼流圈L1送给DB1进行全波整流。高压电容C1、C2与电感L3构成π形滤波电路,贴片磁阻L2用于滤除差模干扰。直流母线通过电阻R4(推荐值为100kΩ)连接至FAN104的8脚(HV)。初始上电时,内部高压电流源开启,为HV引脚提供输入电流IHV,对电源端VDD外接电容C9充电。当VDD电压达到IC开启电压VDD-ON时,内部高压电流源被禁用,阻止IHV流入HV引脚。 IC开启后(在PWM输出之前),C9是提供IC消耗电流的唯一电能来源。因此,C9必须足够大(推荐值为22μF),以便在辅助绕组输出电压之前阻止VDD降至IC关断电压VDD-OFF。正常工作时,由辅助绕组经VD6、C9整流滤波给FAN104供电。 (2)FAN104W引脚功能 该高度集成的PWM控制器FAN104W具备多种功能,可增强低功率反激转换器的性能。FAN104W专有的拓扑结构简化了电池充电器应用中的电路设计。与常规设计或线性变压器相比,这样的充电器具有更低的成本、更加小型化,也更加轻便。FAN104W各引脚功能说明见表。 表FAN104W各引脚功能说明
文章转载自网络,如有侵权,请联系删除。 | ||||||||||||||||||||||||||||||||||||||||||||||
